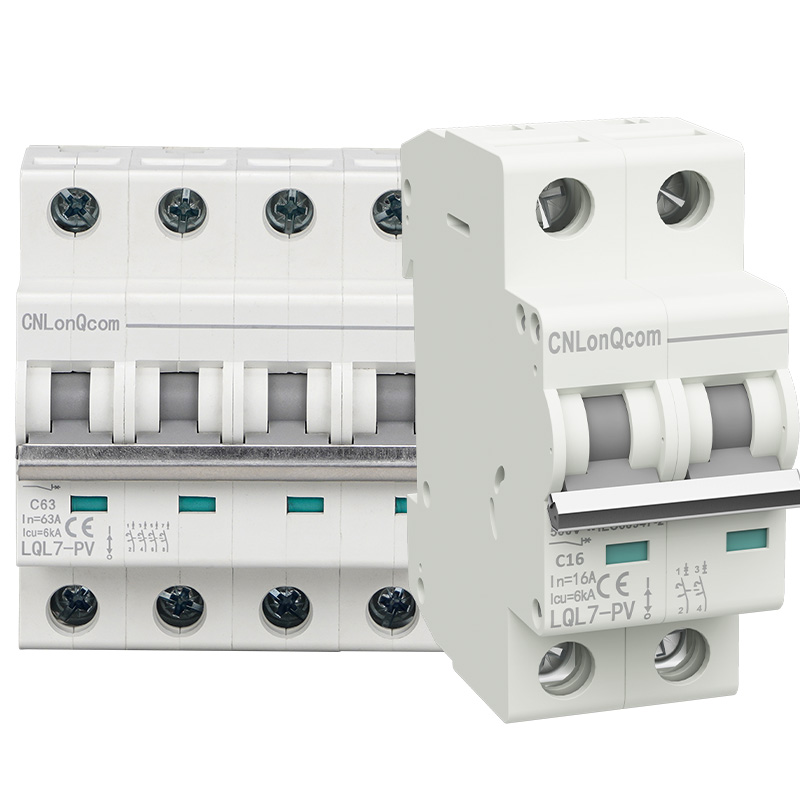

Wyłącznik obwodu prądu stałego LQL7-PV

CNLonQcom Wyłącznik instalacyjny DC LQL7-PV 1P 2P 3P 4P 35mm montaż na szynie DIN dla systemu fotowoltaicznego zabezpieczenie przed przeciążeniem i zwarciem
●Napięcie znamionowe: DC300V/600V/900V/1200V
●Prąd znamionowy: 6A/10A/16A/20A/25A/32A/40A/50A/63A
●Zdolność wyłączania Icu: 10kA
● Bieguny: 1P/2P/3P/4P
●Materiał powłoki: PA
●Materiał przewodnika: miedź
●Certyfikat: CE, ROHS, ISO9001

Model:LQL7-PV

Wyślij zapytanie

Alibaba

Opis produktu

Wyłącznik obwodu prądu stałego LQL7-PV, który akceptuje niestandardowe funkcje zapewniania przerywania obwodu, ochrony przed zwarciem, regulacji i ochrony, skutecznie wydłużając żywotność sprzętu elektrycznego.

Chronią sprzęt elektryczny przed uszkodzeniami spowodowanymi przeciążeniami, zwarciami lub innymi awariami elektrycznymi.
1. Wyłączniki automatyczne prądu stałego skutecznie zapobiegają występowaniu zwarć łukowych i topnieniu.
2. Pomagają zapobiegać awariom ogrzewania elektrycznego.
3. Nadaje się do ekstremalnych środowisk w zakresie od -40 stopni Celsjusza do 80 stopni Celsjusza.
4. Wyposażony w obudowę odporną na promieniowanie UV IP65 do instalacji zewnętrznych.

Tabela specyfikacji produktu

Wyłącznik automatyczny serii LQL7-PV		LQL7-PV
Stopień znamionowy prądu znamionowego (A)		63
		Wydajność elektryczna
Ue znamionowe napięcie robocze (V DC)		1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V
Prąd znamionowy In (A)		6-10-16-20-25-32-40-50-63
Znamionowe napięcie izolacji Ui (V DC)		1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V
napięcie udarowe Uimp (kV)		4
Maksymalna zdolność wyłączania lcu (kA)		6	6	6	6
Uruchomiona zdolność wyłączania lcs (% lcu)		75%	75%	75%	75%
Typ krzywej		C
Typ podróży		Termomagnetyczne
Mechaniczny	Rzeczywista wartość średnia	20000
	Wartość standardowa	8500
Elektryczny	Rzeczywista wartość średnia	2500
	Wartość standardowa	1500
		Sterowanie i sygnalizacja
Wyzwalacz wzrostowy (SHT)		Opcja
Wyzwalacz podnapięciowy (UNT)
Styk pomocniczy (AX)
Styk alarmowy (AL)
		Podłączenie i instalacja
Pojemność okablowania (mm2)		In ≤ 32A,1~25mm2,1 ≥ 40A,10~35mm2
Temperatura otoczenia (℃)		-90
Wysokość		≤ 2000
Nawilżanie względne		≤ 95%
Poziom zanieczyszczenia		3
Środowisko instalacyjne		Brak wyraźnych wstrząsów i wibracji
Kategoria instalacji		Klasa Ⅲ
Instalacja		Szyna standardowa DIN

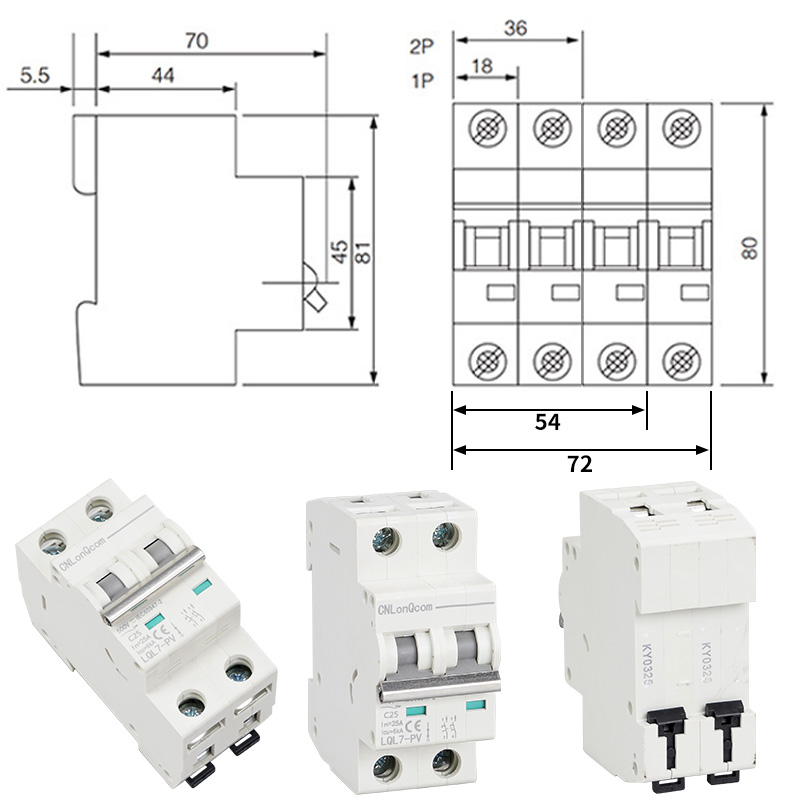

Wymiary (mm)

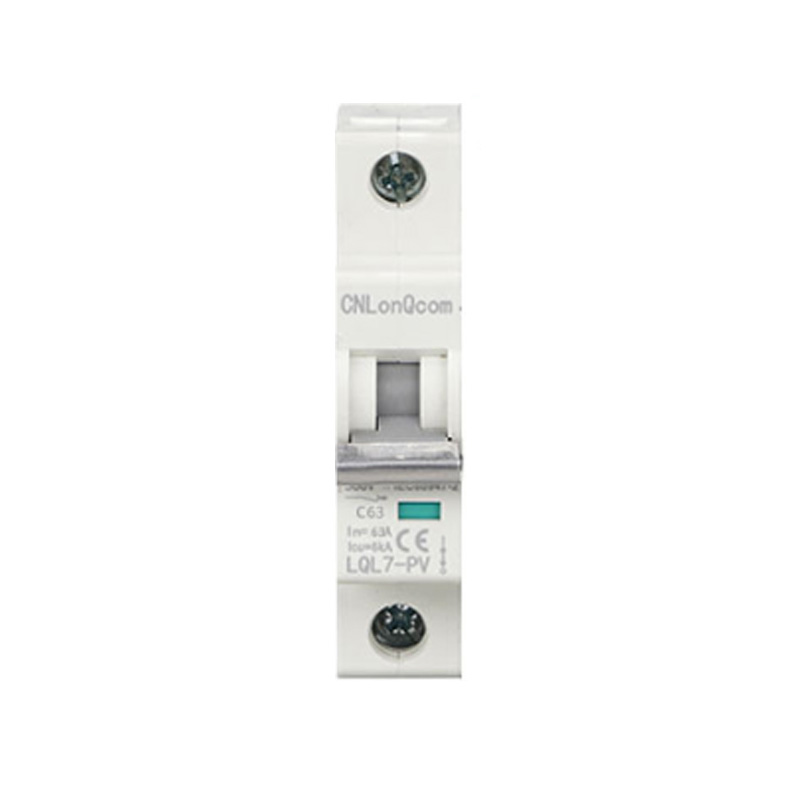

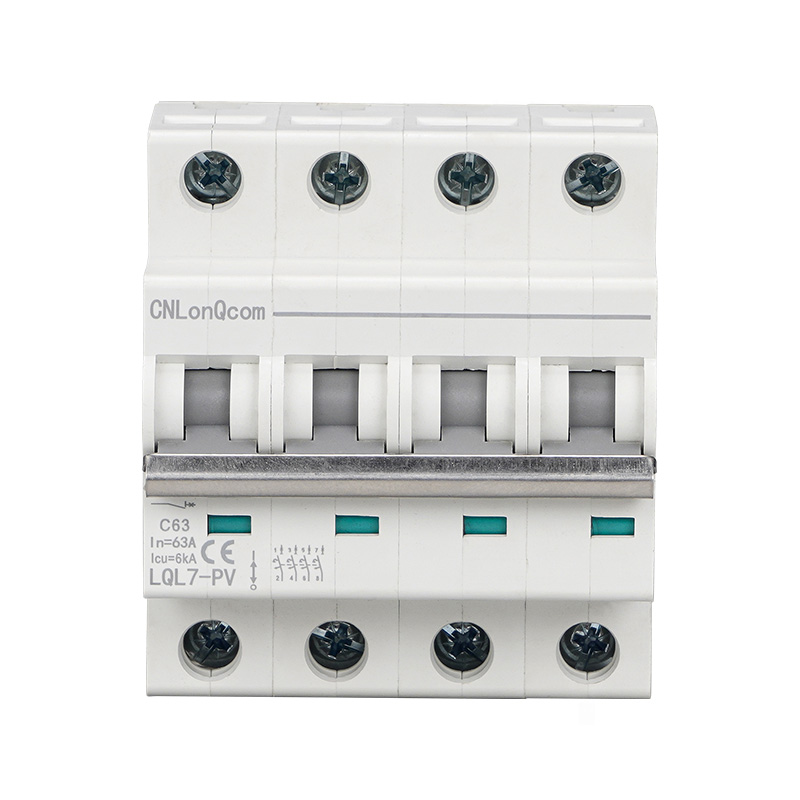

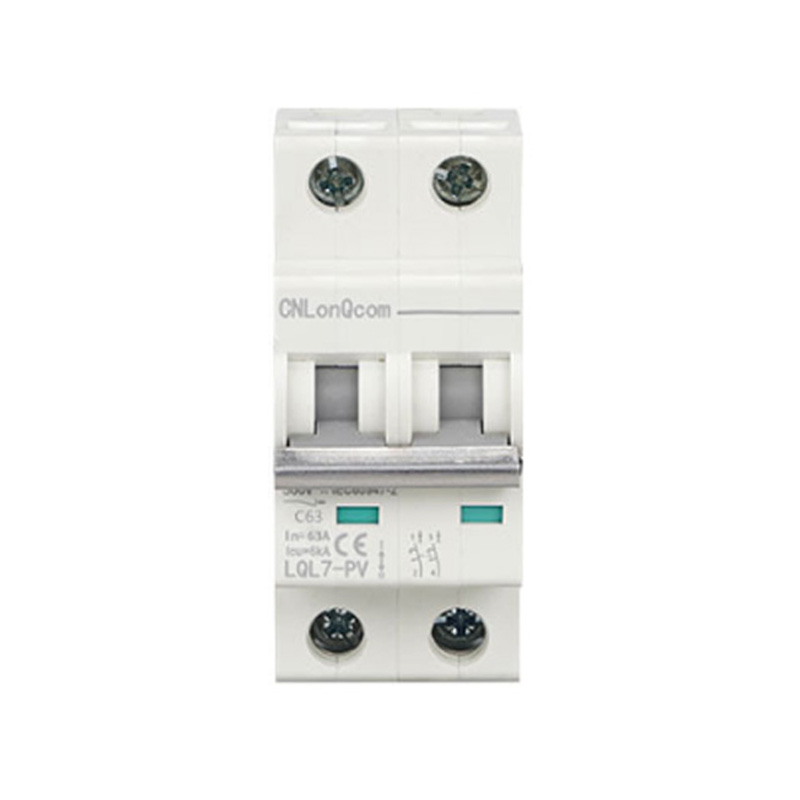

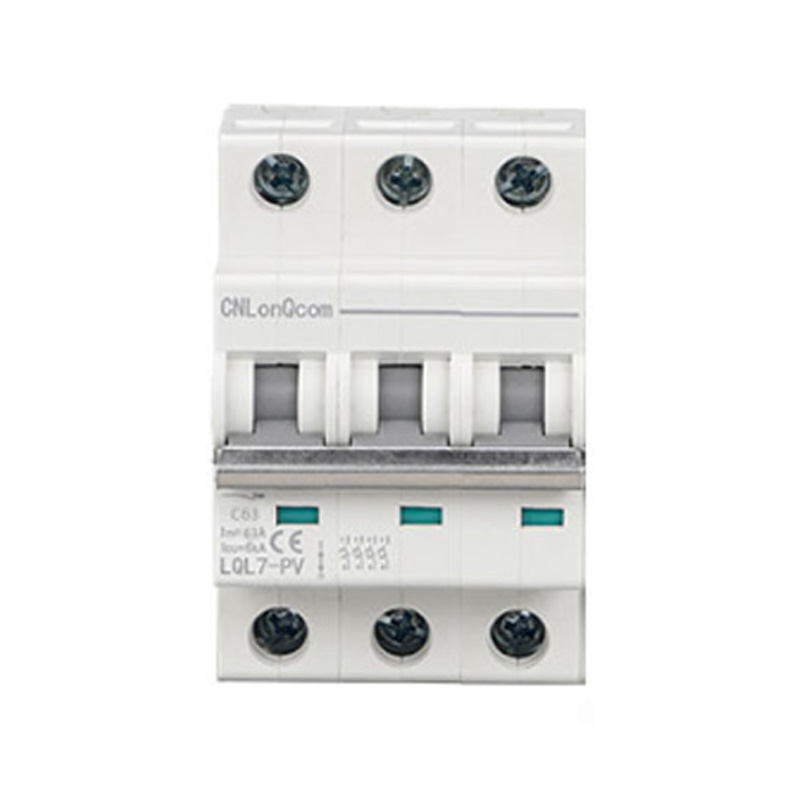

Główne obrazy produktów, rysunki projektowe i scenariusze zastosowań.
