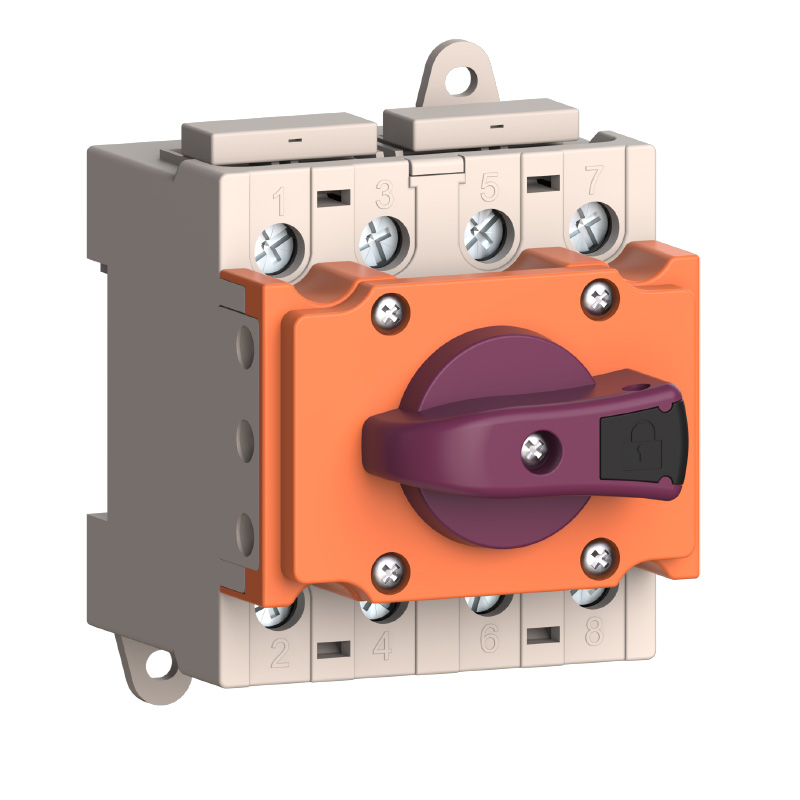

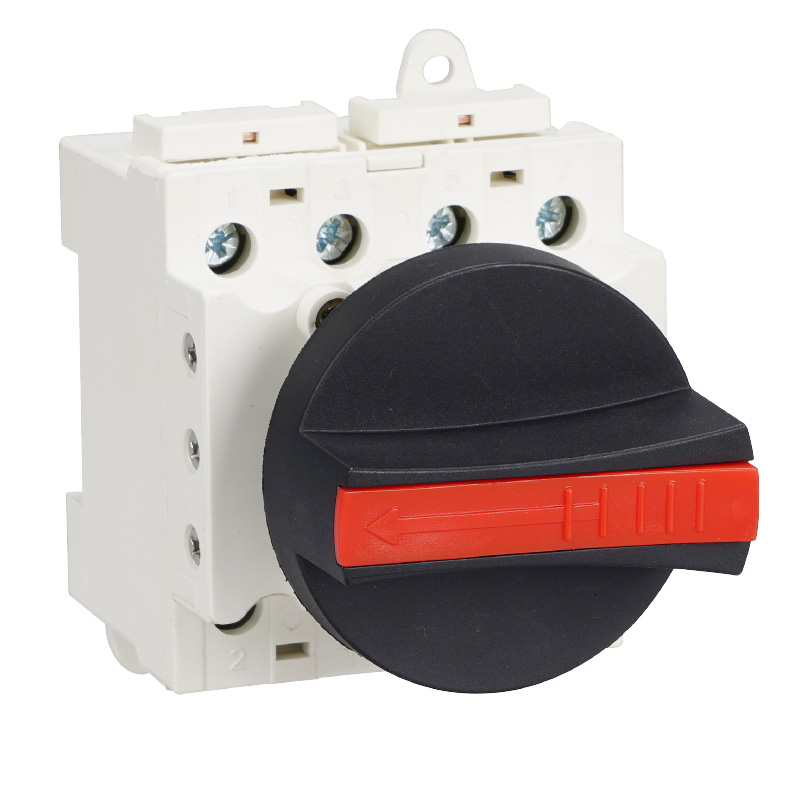

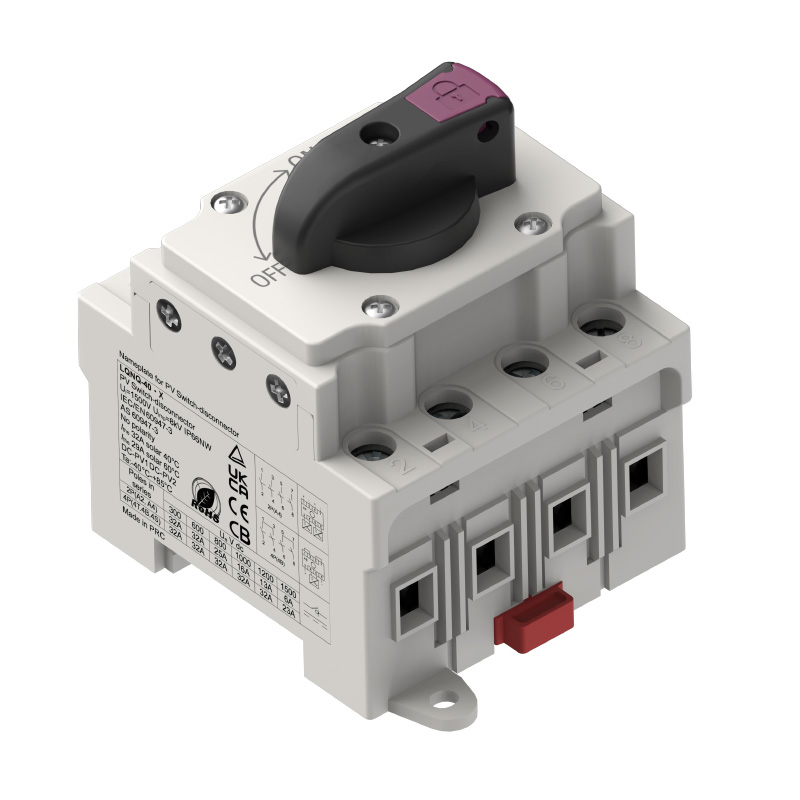

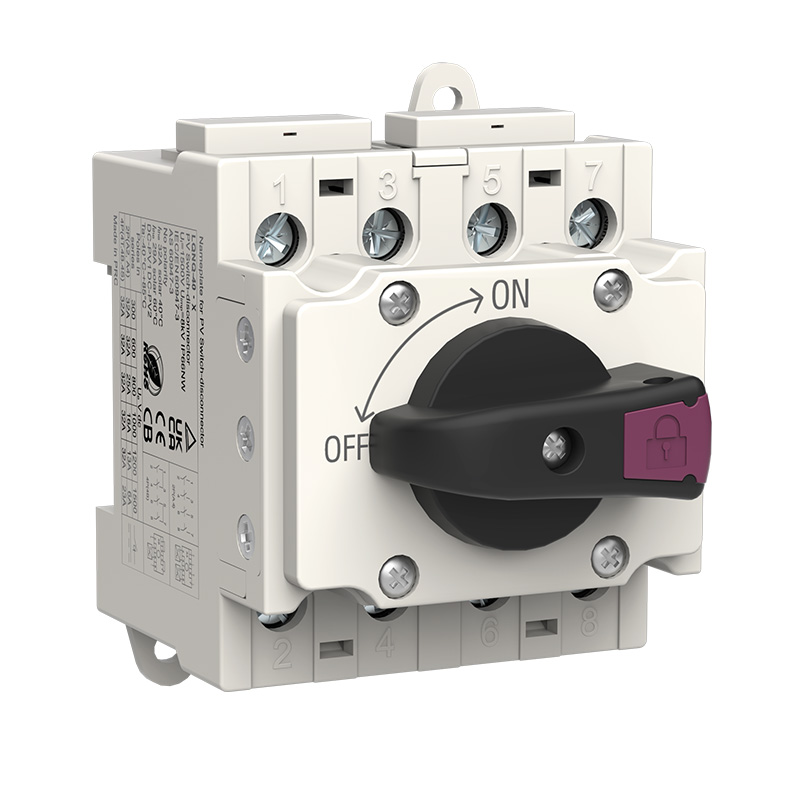

Odłącz moduł rozkładu zasilania przełącznika 2p/4p

Dane techniczne
Model	Lonq-40.x Lonq-40.i Lonq-40.F
Typ	PV DC Odłącz przełącznik izolatora
Smyczkowy	2 na 2 out lub 2 na 1 out lub 1 na 1 na zewnątrz lub 1 na 2
Prąd znamionowy w (a)	32	32	32	32	32	23
Znamionowe napięcie robocze UE (v)	300	600	800	1000	1200	1500
Znamione napięcie izolacyjne interfejs użytkownika (v)	1500 V.
Polak	4p
Znamionowy impuls wytrzymania napięcia uimp (kV)	8
Krótki czas wytrzymaj bieżącą ICW (KA)	1
Metoda okablowania	Niepolaryzowane
Standard	IEC/EN60947-3 GB/T 14048.3
Funkcja nasłania się	Tak
Grade płomieniowe	UL94V-0
Materiał mieszkaniowy	ROCZNIE
Materiał przewodnika	Srebrna miedź
Certyfikat jakości	TUV 、 CE 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 、 ROHS
Życie mechaniczne (czasy)	20000
Życie elektryczne (czasy)	6000
Pozycje pokrętła	Off o 9 godzin, na 12 godzinach
Temperatura robocza	-40 ℃ do +85 ℃
Wilgotność	≤95%
Wysokość	2000m
Instalacja	Rail 35 mm
Szczegóły opakowania	1PCS na wewnętrzne pudełko, 50pcs na karton
Skontaktuj się z okablowaniem
Połącz kod metody	Typ obwodu		Schemat wygranej		Załaduj diagarm
2p (A2)	2 bieguny szeregowe dla jednego sznurka, 1 obciążenie
2p (A4)	2 bieguny szeregowe dla jednego ciągu, łącznie 2 obciążenia
4p (4T)	4 bieguny w szeregu, dla jednego ciągu
4p (4b)	4 bieguny w szeregu, dla jednego ciągu
4p (4s)	4 bieguny w szeregu, dla jednego ciągu

Odłącz PV
Wbudowany przełącznik

DC1200V 32A 2IN 2out

Obwód LSOLATION

Ochrona nadmiernego napięcia

Ochrona przed zwarciem

Materiał: Pa

IP66Wytrzymały

Odporność na UV

Płomień opóźniający

Niepolaryzowane

-40 ℃ ~ +85 ℃

ROZMIAR

L*W*H: 71,5*65,7*105 (mm)

Lonq-40.x

Lonq-40.i

LONQ-40.F

Opakowanie mocne

Gwarancja wymiana uszkodzonych towarów

1Produkt w wewnętrznym pudełku

3 warstwy zagęszczonego papieru Kraft

2Outter Box

5-warstwowa dodatkowa twarda

3Dostawa

Szybka wysyłka

Model	Biegunki	Wewnętrzne pudełko (PCS/cm)	Outter Box (CM)	Ilość (Komputery)	G.W. (KG)
LONQ-40.2-2-	4p	1/26*10,8*12	57,5*27,5*49,5	20	21

W pełni certyfikowany

Markowe producenci źródłowe o wysokiej jakości i niskiej cenie

Uwaga: Skontaktuj się z nami w celu uzyskania więcej certyfikatów

Instalacja i okablowanie

Instalacja i demontaż

Z kolei

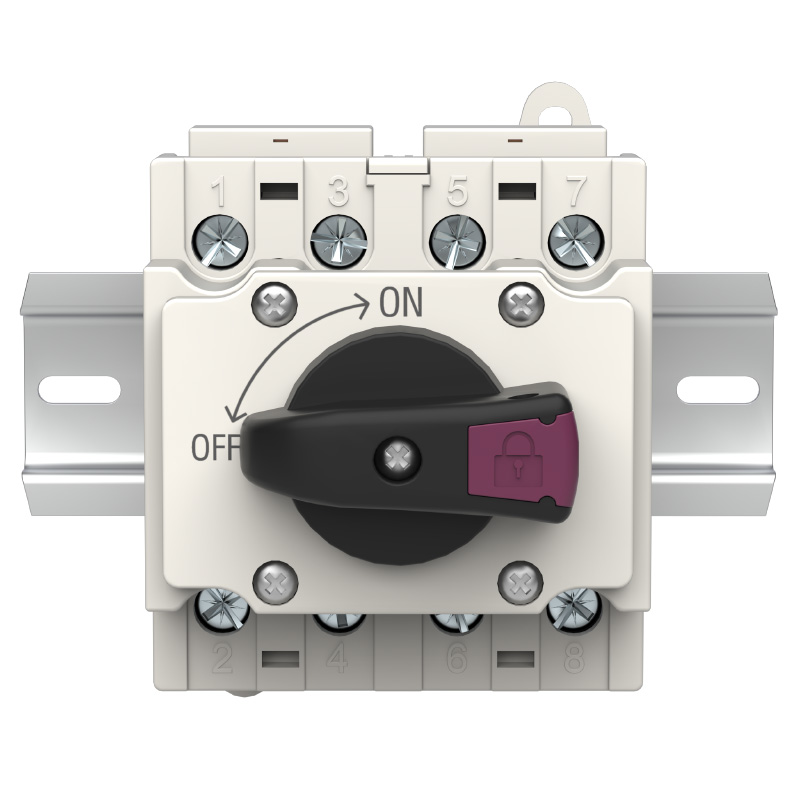

Zainstaluj szynę DIN 35 mm poziomo w stabilnym środowisku.

Instalacja

①. hang gniazdo przełącznika odłączającego
②.

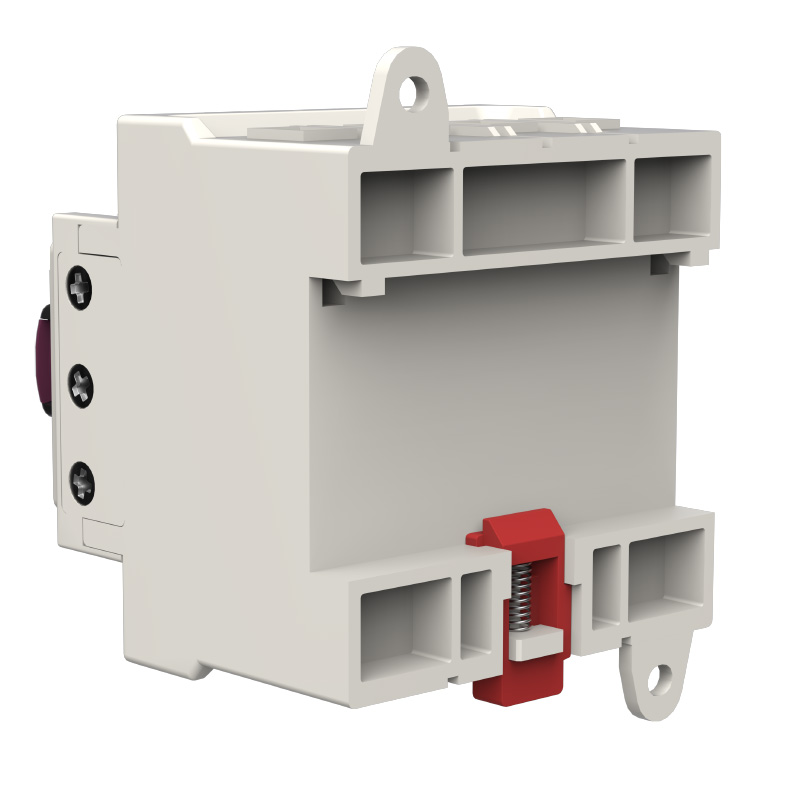

Demontaż

①.Push przełącznik w górę
②. Zamknij górny koniec wiedźmy z szyny din

Podłącz przewód

1 na 1

1 na 1

1 na 1

2 w 2 out

Wskazówka:
Niepolaryzowana konstrukcja okablowania, różnorodne metody okablowania, Więcej metod połączenia może się z nami skontaktować!

Szczegóły produktu

Płomień opóźniający

Wysoce elastyczne

Odporność na uderzenie

Szybkie gaszenie,
Napięcie izolacji do 1500 V

Korozja-
Odporne śruby

Mija spray solny
Test na 48 godzin
bez korozji

Gruba miedź z
Srebrne kontakty

Lepsza przewodność
i stabilność

Magnes

Szybki łuk
gaszenie

Obudowa PA

Wytrzymały,
UL 94V-0
Płomień opóźniający

Scenariusz aplikacji

Rodzina produktów

(Uwaga: wymagana otwór)

Modelowane:

LQNQ-40

Smyczkowy:

1 ciąg

Zobacz więcej

Modelowane:

LQNQ-40.1PV

Smyczkowy:

1 ciąg

Zobacz więcej

Modelowane:

LQNQ-40.2PV

Smyczkowy:

2 ciąg

Zobacz więcej

(Uwaga: wymagane okablowanie)

Modelowane:

LQNQ-40.M12

Smyczkowy:

1 ciąg

Zobacz więcej

(Uwaga: wymagane okablowanie)

Modelowane:

LQNQ-40.M20

Smyczkowy:

1 lub 2 ciąg

Zobacz więcej

(Uwaga: wbudowany w przełączniku)

Modelowane:

LQNQ-40.2-2

Smyczkowy:

2 ciąg

Zobacz więcej

(Uwaga: wbudowany w przełączniku)

Modelowane:

LQNQ-40.x

Smyczkowy:

1 lub 2 ciąg

Zobacz więcej

Modelowane:

LQNQ-40.I

Smyczkowy:

1 lub 2 ciąg

Zobacz więcej

(Uwaga: akcesoria PV)

Modelowane:

Złącza fotowoltaiczne

Oceniono prąd:

6a ~ 60a

Zobacz więcej

Globalny układ CNLONQCOM

Witamy, aby zostać naszym agentem

Zapewnimy naszym agentom:

1. Bardziej korzystna cena
2. Kanały wystawowe/sprzedażowe
3. Ochrona cen obszaru
4. Wsparcie OEM/ODM
5. Wsparcie techniczne i akcesoria
6. Roczny rabat docelowego sprzedaży

● CNLONQCOM jest producentem specjalizującym się w produkcji modułu dystrybucji zasilania przełącznika 2p/4p, zaprojektowanego do mieszkalnych lub komercyjnych systemów fotowoltaicznych od 1 kW do 20 kW. Przełączniki te są przeznaczone do instalacji między paneli słonecznych i kontrolerów ładowania, paneli słonecznych i falowników lub samych paneli słonecznych.

● Wyposażony w wstępnie podawane przełączniki PV z złączami słonecznymi, nasze produkty pozwalają na szybsze i bezpieczniejsze instalacje. Z możliwością odłączania obciążeń do 8 -krotności prądu znamionowego, są one idealnym wyborem na każdą okazję wymagającą izolacji elektrycznej, takiej jak naprawa, konserwacja, kontrola i instalacja.

● Ponadto nasz moduł rozkładu przełącznika odłączonego 2p/4p jest wykonany z obudowy PA z oceną opóźniającą płomienie UL94V-0, odporną na UV, a przewodnik jest wykonany z grubej miedzi z srebrnym poszyciem do niskiego wytwarzania ciepła.

● Kompatybilność naszych przełączników PV z złączami słonecznymi sprawia, że ​​nadaje się do systemów zasilania słonecznego w RV, statkach i systemach słonecznych Off-Grid/On Grid, specjalnie zaprojektowanych do domowych systemów słonecznych i komercyjnych systemów słonecznych. Oferuje kompleksową ochronę z niezależnym i zamkniętym przełącznikiem izolatora i kłódki, która zapewnia rem
