PV Combiner Box: Kompletny przewodnik po komponentach i instalacji

Po pierwsze, co to jest fotowoltaiczna skrzynka połączeń?

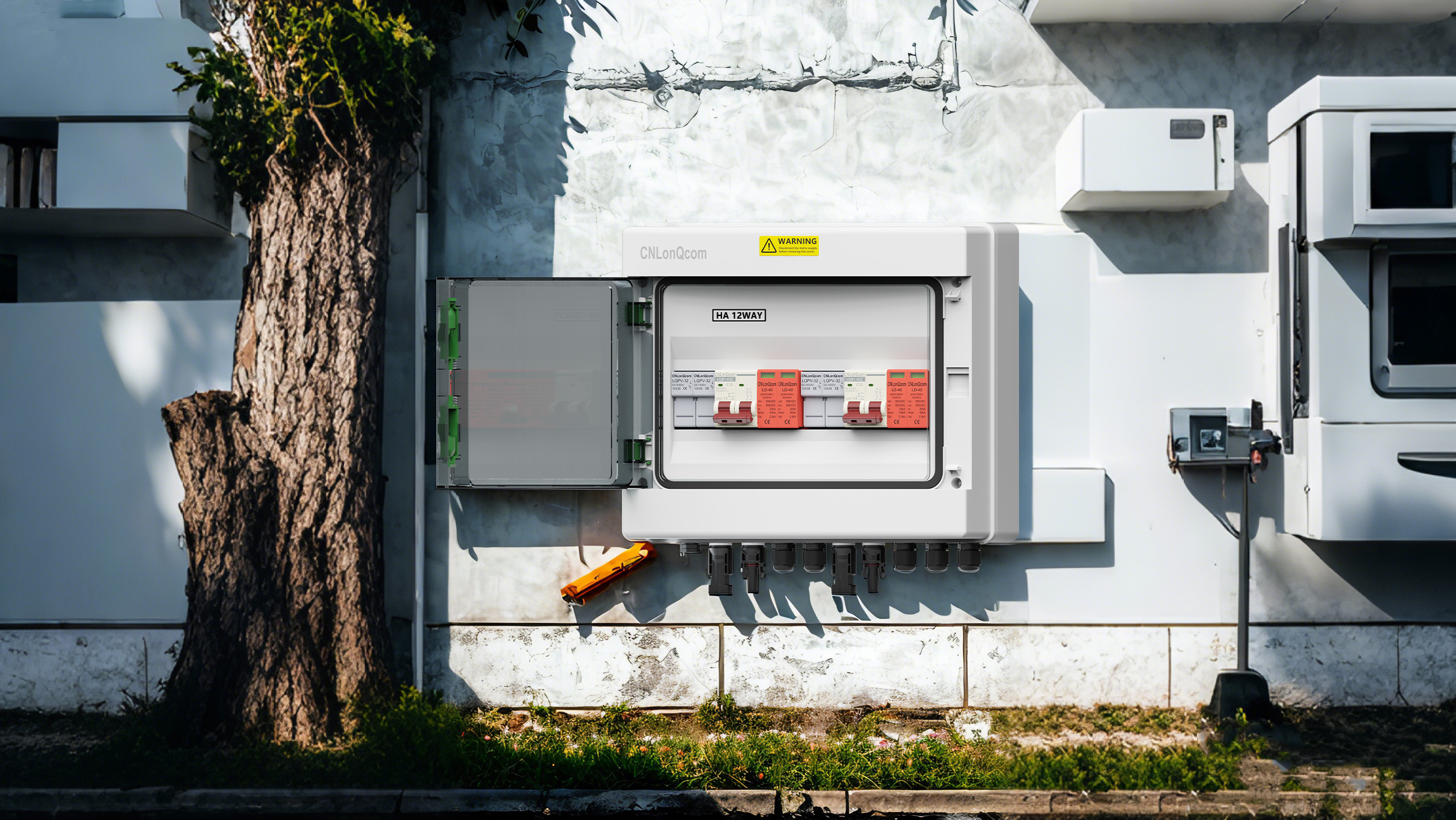

PV Combiner Box(PV Combiner Box) to kluczowy sprzęt elektryczny systemu wytwarzania energii słonecznej, używany głównie do scentralizowanego prądu stałego serii fotowoltaicznych, i zapewnia nadprąd, ochronę błyskawiczną i inne funkcje ochrony w celu zapewnienia bezpiecznego i wydajnego działania elektrowni.

Po drugie, skład fotowoltaicznej skrzynki połączeń

Komponenty podstawowe:

Terminal wejściowy: Podłącz wiele modułów PV (na przykład moduły 6-16 PV, każdy obsługujący 10A-15A).

Bezpieczniki/wyłączniki obwodowe: Chroń każdy ciąg przed obrażeniami nadprądowymi (zwykle specyfikacje DC1000V/20A).

Moduł ochrony błyskawicy: SPD Surge Protector (pojemność rozładowania 40KA).

Części pomocnicze:

Przełącznik izolacji DC: awaryjne obwód odcięcia.

Wodoodporna obudowa: ocena ochrony IP65, odpowiednia do środowiska zewnętrznego.

Po trzecie, kroki instalacji i okablowania

1. Przygotowanie przed instalacją:

Potwierdź pozycję instalacji (w pobliżu tablicy fotowoltaicznej i z dala od bezpośredniego światła słonecznego).

Sprawdź zacisk uziemienia pojemnika (rezystancja uziemienia ≤4Ω).

2. Proces okablowania:

Wprowadzanie ciągów grupy:

Podłącz odpowiedni zacisk według polaryzacji (+/-), aby upewnić się, że napięcie każdego zacisku jest spójne.

Zabezpiecz złącze MC4, aby zapobiec wirtualne ogrzewanie.

Koniec wyjściowy:

Połącz się z zaciskiem wejściowym DC falownika (obszar przekroju kabla ≥4 mm²).

Uziemianie ochrony błyskawicy:

Kabel uziemiający SPD (≥6 mm²) łączy się z paskiem uziemienia.

3. Test mocy:

Zmierz napięcie obwodu otwartego (dopasuj zakres wejściowy falownika).

Sprawdź, czy inteligentne dane monitorujące są prawidłowo przesyłane.

4. Środki ostrożności

Specyfikacje bezpieczeństwa:

Noś rękawiczki izolacyjne podczas pracy. Nie pracuj z Live.

Jeśli strona DC ma wysokie napięcie (600 V do 1500 V), musisz ustawić etykietę ostrzegawczą.

Sugestie dotyczące konserwacji:

Regularnie wyczyść pole i sprawdź status bezpiecznika.

Testuj skuteczność modułu SPD przed sezonem burzy.

Pięć, sugestie dotyczące wyboru

W zależności od wielkości elektrowni:

Małe gospodarstwo domowe: 6-8 Wkład, zintegrowana podstawowa funkcja ochrony.

Elektrownia przemysłowa i komercyjna: 12-16, z inteligentnym monitorowaniem i zdalną komunikacją.

Wybierz certyfikowane skrzynki magistrali TUV/IEC, takie jak produkty serii CNLONQCOM, aby zapewnić 25 lat długoterminowej ochrony!

Photovoltaic połączenie to „centrum bezpieczeństwa” elektrowni, a prawidłowa instalacja i konserwacja może znacznie poprawić wydajność wytwarzania energii. Jeśli potrzebujesz konkretnych zaleceń modelowych lub rozwiązań technicznych, skonsultuj się z CNLONQCOM!
