Kompleksowy przewodnik po systemach fotowoltaicznych: od zasad roboczych po kluczowe komponenty

Systemy fotowoltaiczne (PV) szybko rosną na całym świecie jako kluczowe rozwiązanie czystej energii. Jednak wiele osób nie zna tego, jak działają i ich kluczowe elementy. Ten artykuł zawiera dogłębną analizę struktury i obsługi systemów Solar PV, ze szczegółowymi wyjaśnieniami kluczowych urządzeń, takich jak pudełka kombinerowe, obrońcy nad/nie napięcie, przełączniki izolatora, złącza słoneczne, bezpieczniki i formowane wyłączniki obwodów skrzynek (MCCBS).

1. W jaki sposób ustrukturyzowany system Solar PV?

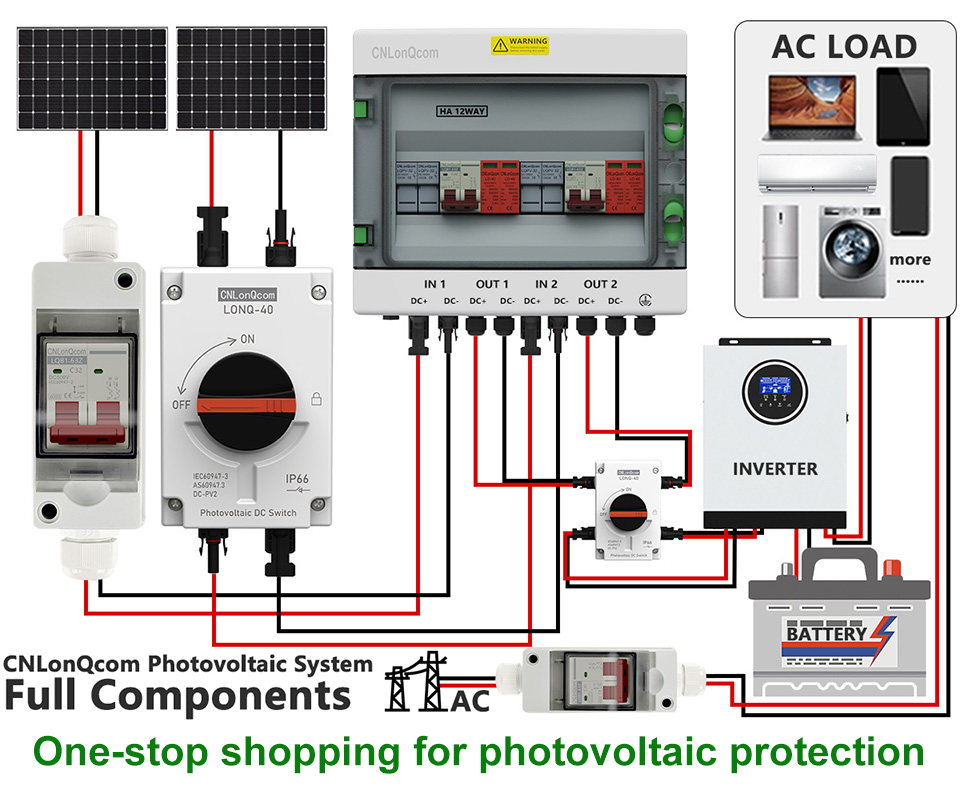

Podstawowym celem systemu Solar PV jest przekształcenie światła słonecznego w energię elektryczną i bezpieczne dostarczanie go do magazynu siatki lub energii. Kompletny system zwykle zawiera następujące komponenty:

Panele słoneczne (moduły PV) → Absorbuj światło słoneczne i generują prąd stały (DC)

Pudełko kombinerowe (LQX/LQTSeria) → Połącza prądy z wielu paneli słonecznych

Falownik → przekształca DC na prąd naprzemienny (AC)

Urządzenia dystrybucji i ochrony zasilania (bezpieczniki, wyłączniki obwodowe,Przełączniki izolatoraitp.) → Zapewnia bezpieczeństwo systemu

System magazynowania energii (opcjonalnie) → przechowuje nadmiar energii elektrycznej (np. Akumulatory litowe)

Siatka lub obciążenie → zasilanie do domów, firm lub siatki

2. Jak działa system Solar PV?

(1) Efekt fotowoltaiczny i wytwarzanie energii

Światło słoneczne uderza w panele słoneczne (moduły PV), a materiał półprzewodnikowy krzemu pochłania fotony, generując prąd stały (DC).

Pojedynczy panel zwykle wytwarza 30 V-50 V (DC), z prądem zależnym od intensywności światła słonecznego i wydajności panelu.

(2) Połączenie bieżące (pole kombinerów)

Wiele paneli jest połączonych szeregowo lub równolegle, a łączny prąd przepływa do pudełka PV Combiner dla scentralizowanego zarządzania.

Pudełko kombinerowe zawiera bezpieczniki, ochronę ochrony (SPD) i aktualne monitorowanie w celu zapobiegania przeciążeniom lub zwarciom.

(3) Rozkład i ochrona zasilania DC (bezpieczniki, przełączniki izolatora, MCCB)

FUSE (seria LQPV-32): Zapobiega nadmiernemu prądowi szkodliwego sprzętu.

Switch Izolator (seria LONQ-40): Ręcznie odłącza obwody w celu konserwacji.

Wyłączona wyłącznik obwodu (seria LQM1/M3): Zapewnia przeciążenie i ochronę zwarcia (np. MCCB ocen 1000 V).

(4) Konwersja falownika (DC → AC)

DC Power wchodzi do falownika, przekształcając go w 220 V/380 V AC w ​​celu użytku domowego lub przemysłowego.

Systemy związane z siatką przekazują nadmiar zasilania z powrotem do siatki, a systemy poza siecią przechowują ją w bateriach.

(5) Ochrona przed/niedostatecznie napięciem (seria AVP 2p/4p)

Gdy napięcie siatki zmienia się, ochraniacz Over-V-V-V-V-V-VoTage automatycznie odcina zasilanie, aby zapobiec uszkodzeniu sprzętu.

(6) Okablowanie i połączenia (złącza słoneczne)

Złącza słoneczne MC4 są standardem branżowym, zapewniającym wodoodporne, odporne na korozję i transmisję o wysokiej prądu (np. 30A/1000 V).

3. Kluczowe elementy systemu Solar PV

(1) PV Combiner Box

Funkcja: Łączy wiele ciągów panelu słonecznego i zapewnia ochronę.

Kluczowe elementy:

Bezpieczniki (ochrona nadprądowych)

Urządzenie ochronne(SPD) (ochrona błyskawicy)

Monitorowanie prądu/napięcia (opcjonalne inteligentne funkcje)

(2) Protektor Over/Under-VoTage (OVP/UVP)

Funkcja: monitoruje napięcie siatki i odłącza moc, jeśli napięcie jest zbyt wysokie (> 270 V AC) lub zbyt niskie (<170 V AC).

(3) Przełącznik izolatora DC

Funkcja: Ręcznie odłącza obwody DC w celu bezpiecznej konserwacji.

Typy typowe:

Obrotowe przełączniki izolatora (odpowiednie do użytku na zewnątrz)

Izolatory typu wyłącznika obwodu (ze zintegrowaną ochroną)

(4) Złącza słoneczne (standard MC4)

Kluczowe funkcje:

Wodoodporna, odporna na UV, tolerancja w wysokiej temperaturze

Prąd znamionowy: 30a

Napięcie znamionowe: 1000 V DC

(5) Bezpieczenia PV (seria GPV/GR)

Funkcja: Chroni tablice PV przed zwarciami i przeciążeniami.

Różnice od standardowych bezpieczników:

Ocena wysokiego napięcia (DC 1000V+)

Wysoka pojemność (może przerwać duże prądy uszkodzenia)

(6) Wyłącznik obwodów uformowany (MCCB dla słonecznego)

Funkcja: Zapewnia przeciążenie i ochronę przed zwarciami dla systemów DC.

Typowe specyfikacje:

Napięcie znamionowe: DC 1000V

Prąd znamionowy: 32A-250A

4. Zastosowania systemów Solar PV

Residential Rooftop Solar (5kW-10kW, z pamięcią)

Commercial & Industrial PV Elants (50 kW-1MW, siatka)

Systemy słoneczne poza siecią (obszary zdalne, bateria)

Agrivoltaics (integracja słoneczna + rolnictwo)

5. Przyszłe trendy: mądrzejsze i bardziej wydajne systemy słoneczne

Inteligentne monitorowanie: śledzenie w czasie rzeczywistym za pośrednictwem aplikacji mobilnych (np. Generowanie energii, powiadomienia o błędach).

Integracja pamięci słonecznej +: systemy hybrydowe, takie jak Tesla Powerwall.

Mikroinwersy: optymalizuje każdy panel indywidualnie pod kątem wyższej wydajności.

Wniosek

Systemy Solar PV działają poprzez proces modułów PV → Pole Combiner → Falker → Dystrybucja zasilania → Siatka/pamięć, z kluczowymi komponentami, takimi jak pudełka Combiner, bezpieczniki, przełączniki izolatora, złącza i MCCB, zapewniając wydajność wydajności, bezpieczną i stabilną.

Jeśli zastanawiasz się nad instalacją słoneczną, wybierz wysokiej jakości komponenty PV CNLONQCOM + Profesjonalne urządzenia ochronne, aby zmaksymalizować żywotność systemu i wydajność wytwarzania energii!

🔋 Omówmy: jaki aspekt systemów Solar PV najbardziej Cię interesuje?
