Krytyczna rola urządzeń ochronnych Furge (SPD) w pudełkach PV: Przewodnik po selekcji i najlepsze praktyki

Wprowadzenie: wrażliwy rdzeń tablic PV

PV PV Combiner Box służą jako układ nerwowy elektrowni słonecznych, zbierając wiele wyjść strun stałego przed podaniem ich falownikom. Te krytyczne węzły są stale narażone na zagrożenia z uderzeń błyskawicy i zapalenia elektrycznych, które mogą okaleczyć całe systemy PV. Wysokiej jakości urządzenia ochronne (SPDS) działają jako pierwsza linia obrony, zabezpieczając sprzęt o wartości setek tysięcy dolarów.

Rozdział 1: Dlaczego SPD są niezbędne dla systemów PV

1.1 Unikalne słabości tablic PV

Stała ekspozycja: systemy dachowe i montowane na ziemi są naturalnie narażone na zrzuty atmosferyczne.

Ryzyko obwodów DC: W przeciwieństwie do systemów prądu przemiennego, łuki DC nie mają naturalnych punktów zerowych, co sprawia, że ​​zdarzenia wzrostu są bardziej niebezpieczne.

Wrażliwa elektronika: Komponenty w nowoczesnych falownikach mogą być uszkodzone przez napięcia zaledwie 20% powyżej wartości znamionowej.

1.2 Konsekwencje nieodpowiedniej ochrony

Natychmiastowe uszkodzenie: 72% awarii falownika można prześledzić od wzrostów napięcia (raport Soleredge 2023).

Ukryta degradacja: Powtarzające się drobne podstępy mogą zmniejszyć żywotność modułów nawet o 30%.

Ryzyko pożarowe: Wadę łuku DC stanowią 43% pożarów związanych z słonecznym (dane NFPA 2022).

Rozdział 2: Kluczowe rozważania dotyczące wyboru SPD w aplikacjach PV

2.1 Krytyczne parametry wydajności

Napięcie znamionowe: ≥1,2 razy maksymalne napięcie systemu (na IEC 61643-31).

Nominalny prąd rozładowania (IN): ≥20KA dla SPD typu 1 (na UL 1449, wydanie 4).

Maksymalny prąd rozładowania (IMAX): ≥40KA (na IEC 61643-11).

Czas odpowiedzi: <25 nanosekund (na EN 50539-11).

Temperatura robocza: -40 ° C do +85 ° C (na UL 96A).

2.2 Typy SPD dla różnych aplikacji

Typ 1 (klasa I): dla lokalizacji z bezpośrednim ryzykiem uderzenia błyskawicy (np. Systemy dachu).

Typ 2 (klasa II): dla ochrony wtórnej (np. Komercyjne systemy montowane na ziemi).

Połączony typ 1+2: Idealny do dużych roślin na skalę.

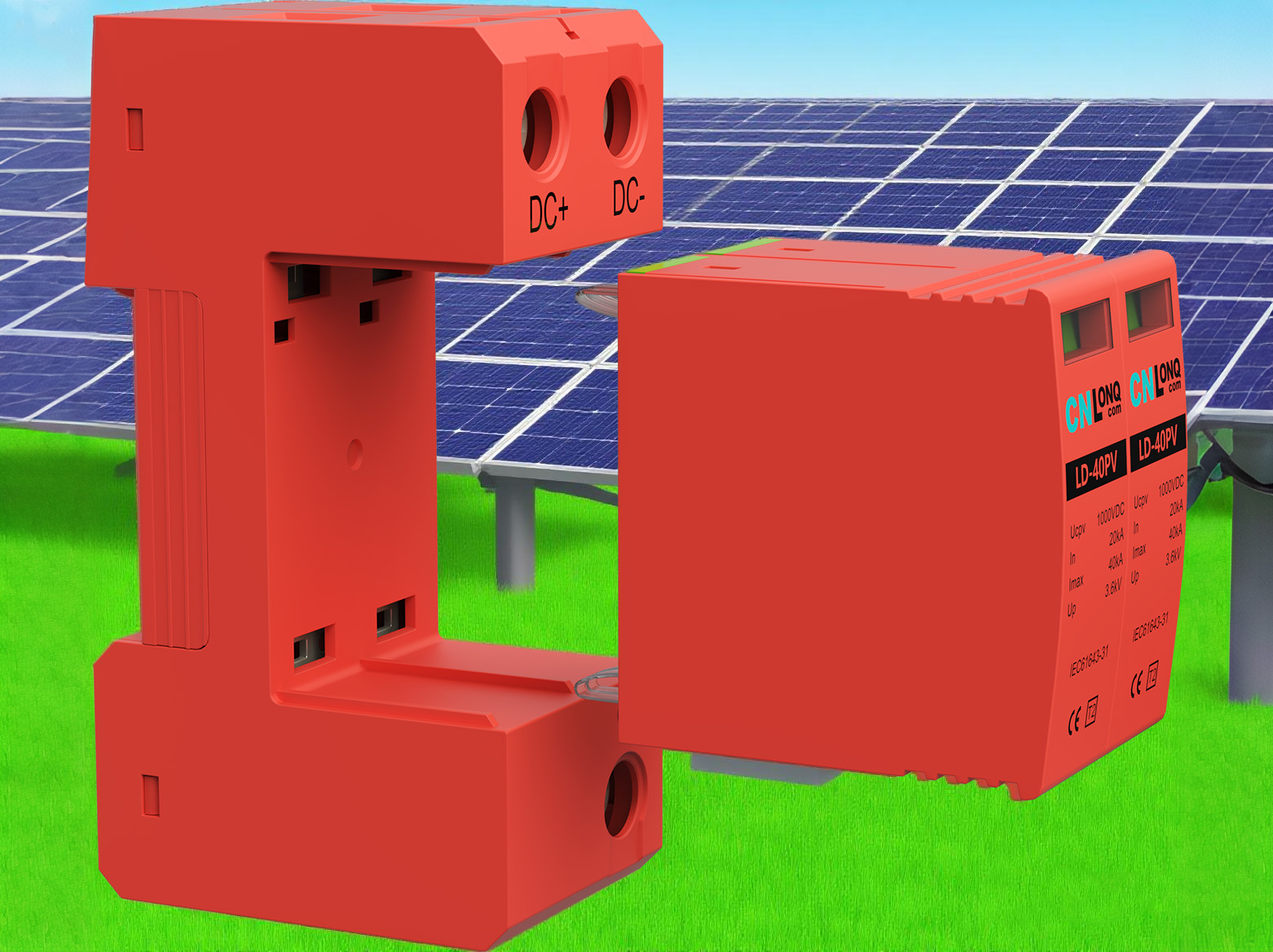

Modele specyficzne dla DC: zaprojektowane do aplikacji PV z oznaczeniami polaryzacji.

Rozdział 3: Najlepsze praktyki instalacji

3.1 Umieszczenie strategiczne

Obowiązkowe punkty instalacji:

Terminale wejściowe pola Combiner (na ciąg).

W górę dc odłącza się.

Terminale wejściowe DC falownika.

Zalecane dodatkowe punkty ochrony:

Kombinery podrzędne.

Wzdłuż długich przebiegów kablowych (> 30 metrów).

3.2 Standardy okablowania

Rozmiar przewodu: Minimum miedzi 6 mm² (dla 20Ka SPD).

Długość ścieżki: Zachowaj połączenia SPD <0,5 metra.

Wymagania uziemienia: Użyj dedykowanych przewodów uziemienia (≥10 mm²).

Topologia połączenia: Konfiguracja gwiazdy, aby uniknąć pętli naziemnych.

Rozdział 4: Kryteria konserwacji i wymiany

4.1 Konserwacja zapobiegawcza

Czeki kwartalne:

Sprawdź okna wskaźnika stanu (zielony/czerwony).

Wykonaj termografię podczerwieni (wzrost temperatury <15k).

Nagrywać liczniki uderzeń błyskawicy (jeśli są wyposażone).

Coroczne testy:

Test rezystancji izolacji (> 1 MΩ).

Pomiar rezystancji gruntu (<10 Ω).

Test napięcia resztkowego przez profesjonalistów.

4.2 Wytyczne zastępcze

Natychmiastowe wyzwalacze zastępcze:

Widoczne uszkodzenia fizyczne (pęknięcia, ślady oparzenia).

Wskaźnik stanu staje się czerwony.

Liczba uderzeń błyskawicy przekracza wartość znamionową.

Nieudane testy wydajności.

Zalecane odstępy wymiany:

Obszary przybrzeżne: 5 lat.

Strefy o wysokim oświetleniu: 7 lat.

Standardowe regiony: 10 lat.

Rozdział 5: Powszechne nieporozumienia i zalecenia ekspertów

5.1 Typowe nieporozumienia

Mit: „Błyskawicy eliminują potrzebę SPD”.

FAKT: Piornowe pręty chronią tylko przed bezpośrednimi strajkami, a nie indukowanymi wzrostami.

Kosztowa pułapka: przy użyciu SPD AC nie sprecyficznych dla PV.

Konsekwencje: Niemożność przerwania prądów podąża za prądami.

5.2 Porady eksperckie

Przyjmij trzypoziomową architekturę ochrony: SPD na poziomie tablicy, pole kombinerów i falowników.

Wybierz modele ze zdalnymi kontaktami sygnalizacyjnymi do integracji z systemami monitorowania.

W przypadku systemów 1500 V zweryfikuj pojemność zerwania DC SPD.

Ponownie oceń istniejącą pojemność SPD podczas rozszerzeń systemu.

W miarę wzrostu napięć systemu PV do 1500 V, technologia SPD nowej generacji ewoluuje z trzema kluczowymi trendami: absorpcją energii wyższej (do 100A), mądrzejszymi funkcjami ostrzegawczymi (monitorowanie z obsługą IoT) i bardziej kompaktowymi modułowymi projektami. Wybór produktów certyfikowanych przez TUV Rheinland do zastosowań PV i zgodnie ze standardami IEC 62305 dla ochrony na poziomie systemowym Zapewnia, że ​​rośliny PV mogą wytrzymać gwałtowne gwałtowne wzrosty przez 25-letnią żywotność. Pamiętaj: w bezpieczeństwie PV wysokiej jakości ochrona nie jest kosztem-jest to najbardziej opłacalna inwestycja z ograniczaniem ryzyka.
