Zrozumienie wyłączników kompaktowych (MCCB): „strażnicy” bezpieczeństwa obwodów elektrycznych

W systemach dystrybucji energii niskiego napięcia istnieje kluczowe urządzenie cicho chroniące bezpieczeństwo obwodu — tzwWyłącznik automatyczny w obudowie formowanej(MCCB). W przeciwieństwie do dużych silników, które wydają ryk lub precyzyjnych instrumentów, które przyciągają uwagę, wyłączniki MCCB stały się niezastąpionym „strażnikiem bezpieczeństwa” w scenariuszach takich jak produkcja przemysłowa, budowanie systemów elektrycznych i nowe zastosowania energetyczne, dzięki swoim silnym możliwościom ochronnym i szerokim możliwościom adaptacji. Dzisiaj przyjrzymy się temu urządzeniu z wielu wymiarów, aby odkryć sekrety jego ochrony bezpieczeństwa obwodów.

I. Poznanie wyłączników kompaktowych: czym są i co je wyróżnia?

Zasadniczo wyłącznik MCCB jest ochronnym urządzeniem elektrycznym stosowanym w systemach dystrybucji energii niskiego napięcia, którego podstawową rolą jest „strażnik” bezpieczeństwa obwodów. Strukturalnie składa się głównie z izolowanych obudów z tworzywa sztucznego o wysokiej wytrzymałości, styków przewodzących i wyzwalaczy. Izolowana obudowa nie tylko chroni elementy wewnętrzne przed zakłóceniami zewnętrznymi, ale także skutecznie zapobiega ryzyku porażenia prądem.

Wiele osób myli wyłączniki MCCB z bardziej powszechnymi wyłącznikami nadprądowymi (MCB), ale istnieją między nimi znaczne różnice. W porównaniu z wyłącznikami nadprądowymi, wyłączniki MCCB charakteryzują się wyższym prądem znamionowym (zwykle w zakresie od 63 A do 1600 A) i większą zdolnością wyłączania, dzięki czemu mogą obsługiwać scenariusze elektryczne o dużej mocy. Na przykład wyłączniki nadprądowe są powszechnie stosowane w domowych obwodach gniazdek i oświetlenia, podczas gdy wyłączniki MCCB są bardziej wykorzystywane do ochrony silników w warsztatach fabrycznych i głównych obwodach dystrybucji energii w dużych budynkach.

II. Odsłonięcie podstawowych funkcji: w jaki sposób wyłączniki MCCB chronią bezpieczeństwo obwodów?

Podstawową wartością wyłączników MCCB jest „ochrona”, którą można podzielić na trzy kluczowe funkcje, mające na celu przeciwdziałanie ryzyku usterek obwodów o różnych wymiarach.

Po pierwsze, zabezpieczenie przed przeciążeniem. Kiedy prąd w obwodzie stale przekracza prąd znamionowy wyłącznika — na przykład gdy wiele urządzeń w fabryce uruchamia się jednocześnie, powodując nadmierne obciążenie — pasek bimetaliczny wewnątrz wyłącznika nagrzewa się i odkształca z powodu termicznego działania prądu. To następnie uruchamia mechanizm wyzwalający, który szybko odcina obwód. Proces ten skutecznie zapobiega spaleniu warstwy izolacyjnej przewodów na skutek długotrwałego przegrzania, zatrzymując pożar u źródła.

Po drugie, zabezpieczenie przed zwarciem. Zwarcie jest jedną z najniebezpieczniejszych usterek w obwodzie. Kiedy to nastąpi, nagły przypływ ogromnego prądu może spalić sprzęt, a nawet spowodować eksplozję. W tym momencie do akcji włącza się wyzwalacz elektromagnetyczny wyłącznika MCCB: silna siła elektromagnetyczna generowana przez duży prąd szybko przyciąga żelazny rdzeń, napędzając mechanizm wyzwalający, który odcina obwód w ciągu milisekund – niczym „hamulec awaryjny” obwodu – minimalizując w największym stopniu straty spowodowane zwarciami.

Dodatkowo, w zależności od potrzeb różnych scenariuszy zastosowań, wyłączniki różnicowoprądowe mogą być wyposażone w dodatkowe funkcje zabezpieczeniowe. Na przykład dodanie modułu prądu resztkowego umożliwia ochronę przed upływem prądu, aby zapobiec porażeniu prądem; zainstalowanie modułu zabezpieczenia nadnapięciowego/podnapięciowego zabezpiecza sprzęt precyzyjny przed uszkodzeniami spowodowanymi anomaliami napięcia, w pełni demonstrując elastyczność jego funkcji.

III. Kluczowe parametry: „Twarde wskaźniki” umożliwiające wybór odpowiedniego urządzenia

Aby zapewnić optymalną ochronę wyłączników MCCB, kluczowy jest dobór odpowiednich parametrów. Poniższe podstawowe parametry bezpośrednio określają, czy wyłącznik można dostosować do określonych scenariuszy elektrycznych.

Prąd znamionowy (In) jest podstawowym parametrem odnoszącym się do maksymalnego prądu, jaki wyłącznik może stale przenosić. Musi być dokładnie dopasowany do mocy obciążenia. Na przykład w systemie fotowoltaicznym (PV) prąd znamionowy wyłącznika MCCB powinien być dobrany na podstawie prądu wyjściowego układu fotowoltaicznego — nie powinien być ani za mały (aby uniknąć częstych wyłączeń), ani za duży (aby zapobiec utracie funkcji ochronnej).

Zdolność wyłączania (Icu/Ics) jest związana ze zdolnością radzenia sobie z zwarciami i odnosi się do maksymalnego prądu zwarciowego, który wyłącznik może bezpiecznie przerwać. Przy wyborze wyłącznika MCCB należy wziąć pod uwagę obliczoną wartość prądu zwarciowego w systemie dystrybucji energii. Jeśli zdolność wyłączania jest niewystarczająca, wyłącznik może nie odciąć skutecznie obwodu podczas zwarcia, co prowadzi do poważniejszych wypadków związanych z bezpieczeństwem.

Napięcie znamionowe (Ue) musi odpowiadać poziomowi napięcia obwodu. Typowe wartości znamionowe obejmują jednofazowe napięcie 220 V i trójfazowe 380 V. Niedopasowanie napięcia nie tylko wpłynie na normalne działanie wyłącznika, ale może również uszkodzić elementy wewnętrzne.

Krzywa wyzwalania określa czułość zabezpieczenia. Typowe typy krzywych (B, C, D) są odpowiednie dla różnych obciążeń. Na przykład krzywa C ma zastosowanie do oświetlenia i ogólnych obciążeń mocy, podczas gdy krzywa D – z większą tolerancją na prądy rozruchowe – jest bardziej odpowiednia dla urządzeń o wysokich prądach rozruchowych, takich jak silniki i sprężarki.

IV. Szerokie zastosowania: „Bariera bezpieczeństwa” od przemysłu po życie codzienne

Dzięki doskonałej wydajności wyłączniki MCCB znajdują zastosowanie w prawie wszystkich aspektach dystrybucji energii niskiego napięcia.

W obszarze przemysłowej dystrybucji energii wyłączniki MCCB pełnią rolę „menedżerów bezpieczeństwa” w warsztatach fabrycznych, zapewniając ochronę przed przeciążeniami i zwarciami urządzeń dużej mocy, takich jak silniki, linie produkcyjne i duże obrabiarki, zapewniając, że procesy produkcyjne nie zostaną zakłócone przez awarie obwodów.

W budynkach systemów elektrycznych — czy to w centrach handlowych, budynkach biurowych, czy w wysokich budynkach mieszkalnych — wyłączniki MCCB są często używane jako główne przełączniki w skrzynkach rozdzielczych lub wyłączniki zabezpieczające do dystrybucji zasilania w podłodze. Zapewniają bezpieczeństwo elektryczne całego budynku i zapobiegają awariom zasilania na dużą skalę lub pożarom spowodowanym lokalnymi awariami obwodów.

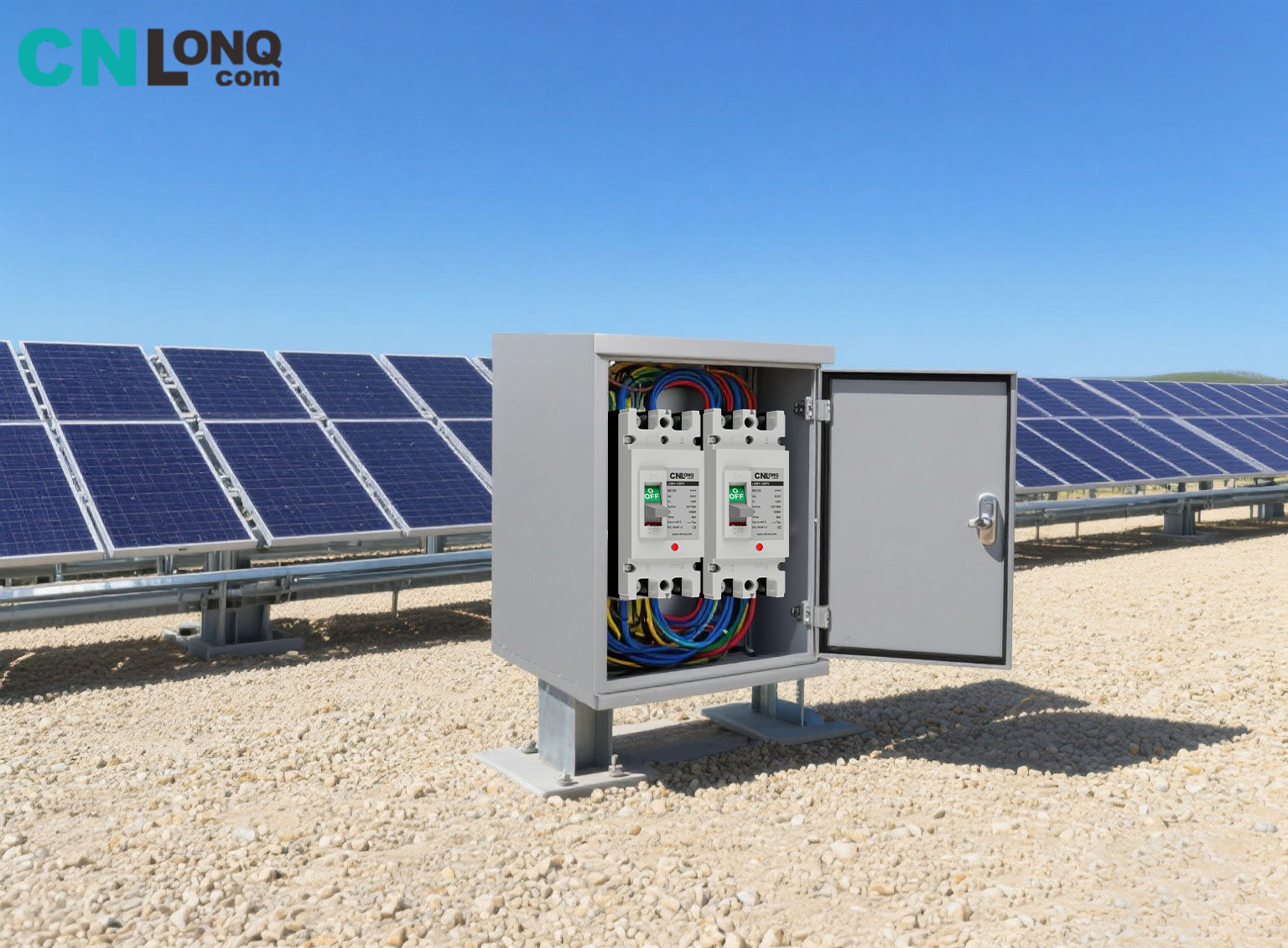

W nowym sektorze energetyki ich rola jest równie kluczowa. W systemach fotowoltaicznych wyłączniki MCCB instaluje się w skrzynkach przyłączeniowych i po stronie falownika w celu ochrony obwodów wyjściowych paneli fotowoltaicznych; w systemach magazynowania energii chronią obwody akumulatorów, zapobiegając zagrożeniom bezpieczeństwa, takim jak przeładowanie i zwarcie akumulatorów oraz zapewniając ochronę stosowania czystej energii.

Nawet w cywilnych scenariuszach dużej mocy, takich jak wille i duże rezydencje, wyłączniki MCCB mogą zapewnić niezawodną ochronę urządzeń gospodarstwa domowego dużej mocy, takich jak centralne klimatyzatory, elektryczne podgrzewacze wody i systemy oczyszczania wody w całym domu, rozwiązując problem niewystarczającego prądu znamionowego w zwykłych wyłącznikach nadmiarowo-prądowych.

V. Podstawowe zalety: Dlaczego wyłączniki kompaktowe są „preferowanym wyborem”?

W porównaniu z innymi urządzeniami ochronnymi, wyłączniki różnicowoprądowe mają wyraźne zalety — jest to kluczowy powód ich szerokiego zastosowania.

Najważniejszą cechą jest silna zdolność adaptacji do środowiska. Izolowana obudowa z tworzywa sztucznego o wysokiej wytrzymałości jest odporna na trudne warunki, takie jak wysokie i niskie temperatury, wilgotność i promieniowanie UV. Niezależnie od tego, czy znajdują się w zewnętrznych elektrowniach fotowoltaicznych, czy w piwnicznych pomieszczeniach dystrybucyjnych, wyłączniki MCCB mogą działać stabilnie i są mniej podatne na starzenie się lub awarię z powodu czynników środowiskowych.

Wysoka niezawodność znajduje odzwierciedlenie w precyzji podstawowych komponentów. Kluczowe części, takie jak wyzwalacze, zachowują stabilną dokładność, a ryzyko nieprawidłowego działania lub awarii zabezpieczeń podczas długotrwałego użytkowania jest niewielkie, zapewniając ciągłą ochronę bezpieczeństwa obwodu.

Łatwa obsługa i konserwacja obniża próg użytkowania. Dzięki zwartej konstrukcji i umiarkowanym rozmiarom wyłączniki MCCB można bezpośrednio zintegrować z różnymi urządzeniami do dystrybucji energii bez konieczności stosowania skomplikowanych narzędzi podczas instalacji. Codzienna konserwacja wymaga jedynie regularnych kontroli pod kątem uszkodzeń obudowy lub luźnych przewodów oraz corocznego ręcznego testu „przycisku wyzwalającego” – nie jest wymagana częsta wymiana podzespołów, co znacznie zmniejsza koszty eksploatacji i konserwacji.

Co więcej, dobre możliwości rozbudowy pozwalają wyłącznikom MCCB dostosować się do inteligentnych potrzeb. Dodając styki pomocnicze i moduły alarmowe, można realizować funkcje takie jak zdalne monitorowanie i alarmowanie o usterkach, spełniając wymagania inteligentnego zarządzania w nowoczesnych systemach dystrybucji energii.

VI. Użytkowanie i konserwacja: Zapewnienie długotrwałego działania „Strażnika”.

Aby zapewnić stabilne działanie wyłączników MCCB w dłuższej perspektywie, niezbędne jest standaryzowane użytkowanie i regularna konserwacja.

Wymagane jest ścisłe przestrzeganie norm instalacyjnych. Podczas okablowania zaciski muszą być dokręcone, aby uniknąć przegrzania spowodowanego słabym stykiem; przewody pod napięciem, przewody neutralne i przewody uziemiające muszą być prawidłowo podłączone. Odwrócenie polaryzacji może spowodować, że funkcja zabezpieczająca będzie nieskuteczna, stwarzając potencjalne zagrożenie bezpieczeństwa.

Nie należy zaniedbywać codziennej pielęgnacji. Zaleca się sprawdzanie obudowy pod kątem uszkodzeń, pęknięć i poluzowanych zacisków co kwartał. Co roku należy ręcznie nacisnąć „przycisk wyłączenia”, aby sprawdzić, czy funkcja zabezpieczająca działa normalnie — jeśli przycisk nie uruchomi wyłączenia, konieczna jest terminowa kontrola lub wymiana.

Jednocześnie należy pamiętać o tabu dotyczącym wymiany: po wyłączeniu spowodowanym usterką nie należy resetować wyłącznika na ślepo. Najpierw należy zidentyfikować przyczynę usterki (np. przeciążenie sprzętu lub zwarcie w linii) i zresetować ją dopiero po usunięciu usterki. Jeżeli wyłącznik wyłącza się wielokrotnie lub obudowa jest uszkodzona, należy go niezwłocznie wymienić, nawet jeśli nie ma widocznych uszkodzeń zewnętrznych – „nieprawidłowa praca” jest niedopuszczalna, ponieważ może prowadzić do wypadków związanych z bezpieczeństwem w wyniku starzenia się sprzętu.

Od podstawowej struktury po podstawowe funkcje, od doboru parametrów po praktyczne zastosowanie, wyłączniki MCCB tworzą solidną „barierę bezpieczeństwa” dla systemów dystrybucji energii niskiego napięcia. Zrozumienie ich i prawidłowe użycie lepiej zapewni bezpieczeństwo obwodu i zapewni silne wsparcie dla stabilnego funkcjonowania produkcji i życia codziennego.
