Jakie są scenariusze użycia skrzynek połączeniowych DC?

Zasada działania Askrzynka kombinacyjnaobejmuje przede wszystkim połączenie obwodów i zabezpieczenie. Gdy moduły fotowoltaiczne wytwarzają prąd stały, są one podłączone do portu wejściowego skrzynki przyłączeniowej za pomocą kabli. Obwody w skrzynce połączeniowej łączą i rozdzielają tę moc prądu stałego, a następnie wysyłają połączoną moc prądu stałego do falownika lub innego sprzętu. Podczas procesu łączenia skrzynka przyłączeniowa monitoruje parametry, takie jak prąd, napięcie i moc każdego ciągu fotowoltaicznego, a także wdraża urządzenia zabezpieczające przed zwarciem, odwrotnym podłączeniem i przetężeniem.

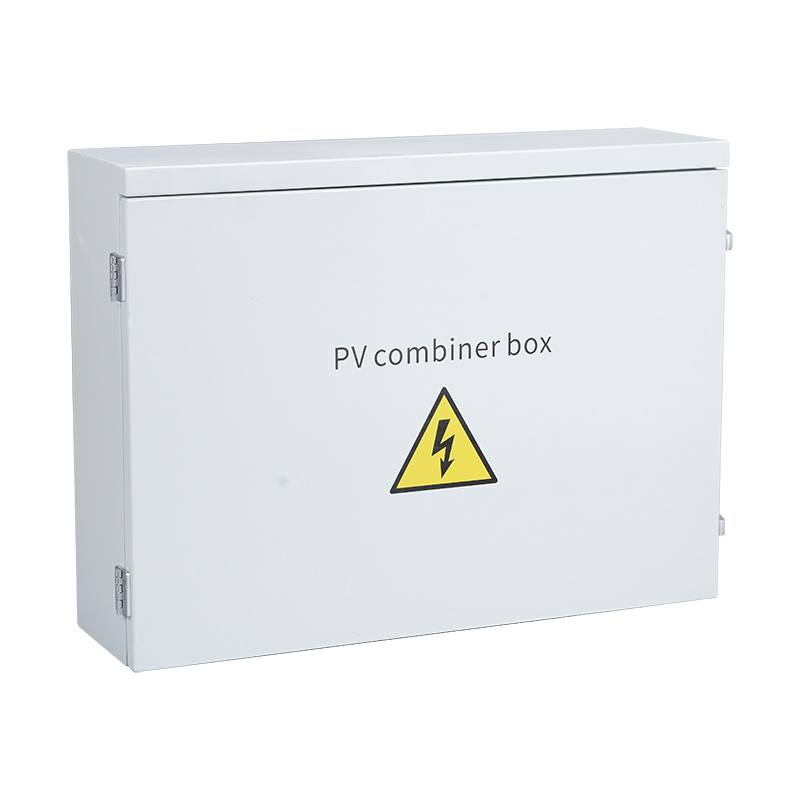

1. Skrzynka przyłączeniowa prądu stałego

To łączy wieleDCprądy generowane przez panel fotowoltaiczny do wejścia falownika. Aby zmniejszyć wpływ na sieć i zapobiec uszkodzeniu falownika na skutek nadmiernego napięcia, zwykle stosuje się wielokanałowe połączenie równoległe. W oparciu o zakres wejściowego napięcia prądu stałego falownika, pewna liczba modułów fotowoltaicznych o tych samych specyfikacjach jest łączona szeregowo, tworząc ciąg modułów fotowoltaicznych. Ciągi te są następnie podłączane do skrzynki połączeniowej ochrony odgromowej układu fotowoltaicznego. Wyjście jest następnie kierowane przez odgromnik i wyłącznik automatyczny, co ułatwia podłączenie do kolejnych falowników.

2. Skrzynka przyłączeniowa prądu przemiennego

Stosowany jest w fotowoltaicznych systemach wytwarzania energii składających się z falowników szeregowych i instalowany pomiędzy stroną wyjściową prądu przemiennego falownika a punktem/obciążeniem przyłączenia do sieci. Jest wyposażony w wyłączniki wejściowe, wyłączniki wyjściowe, odgromniki prądu przemiennego oraz opcjonalnie inteligentne przyrządy monitorujące (system monitorowania napięcia, prądu, mocy, energii elektrycznej i innych sygnałów). Jego główną funkcją jest łączenie prądów wyjściowych wielu falowników i ochrona falowników przed uszkodzeniami ze strony podłączenia/obciążenia do sieci AC. Służy jako punkt odłączenia wyjścia falownika, poprawia bezpieczeństwo systemu i chroni bezpieczeństwo personelu instalującego i konserwującego.

Uwagi dotyczące instalacji elektrycznej skrzynki przyłączeniowej

(1) Tylko profesjonalni inżynierowie elektrycy mogą obsługiwać i podłączać przewody; działanie i okablowanie muszą być zgodne z odpowiednimi normami obowiązującymi w kraju i na obszarze lokalnym;

(2) Przed instalacjąskrzynka kombinacyjna, użyj megaomomierza, aby wykonać test izolacji elementów wewnętrznych.

(3) Rozmieszczenie i rozmieszczenie elementów w skrzynce powinno być zgodne z postanowieniami odpowiednich przepisów i zapewniać wymagania dotyczące uruchomienia, obsługi, konserwacji, przeglądów i bezpiecznej eksploatacji.

(4) Wejście i wyjście nie mogą być podłączone odwrotnie.

(5) Po podłączeniu skrzynki przyłączeniowej instalacji odgromowej instalacji fotowoltaicznej do systemu wytwarzania energii fotowoltaicznej, zacisk uziemiający skrzynki odgromowej powinien być niezawodnie podłączony do przewodu uziemiającego instalacji odgromowej lub szyny zbiorczej.

(6) Podczas podłączania okablowania zewnętrznego należy upewnić się, że śruby są dokręcone, aby zapobiec poluzowaniu okablowania.

(7) Nie blaknący schemat systemu i niezbędne schematy okablowania wtórnego należy trwale przymocować wewnątrz skrzynki lub na drzwiach szafy.

(8) Do okablowania należy stosować kable trudnopalne. Powinny być starannie ułożone, pięknie i bezpiecznie zamontowane, aby zapewnić dobry kontakt.
