„Brama bezpieczeństwa” w systemach fotowoltaicznych: kluczowa rola przełączników rozłączenia

W „rodzinie” fotowoltaicznych systemów wytwarzania energii istnieje cichy opiekun - przełącznik rozłączenia. Choć komponent ten jest niepozorny, ma kluczowe znaczenie dla zapewnienia bezpiecznego działania systemu. Zbadajmy znaczenie tego ważnego „opiekuna bezpieczeństwa”.

Odłącz przełącznik: Brama bezpieczeństwa systemów zasilania

Przełącznik rozłączenia, jak sama nazwa wskazuje, jest urządzeniem przełączającym używanym do izolowania obwodów. Jego kluczowe cechy obejmują:

(1) Widoczne punkty złamania

(2) brak zdolności do gatunku łuku (ściśle zabroniony do działania obciążenia)

(3) Podstawowa funkcja zapewniania ochrony izolacji elektrycznej

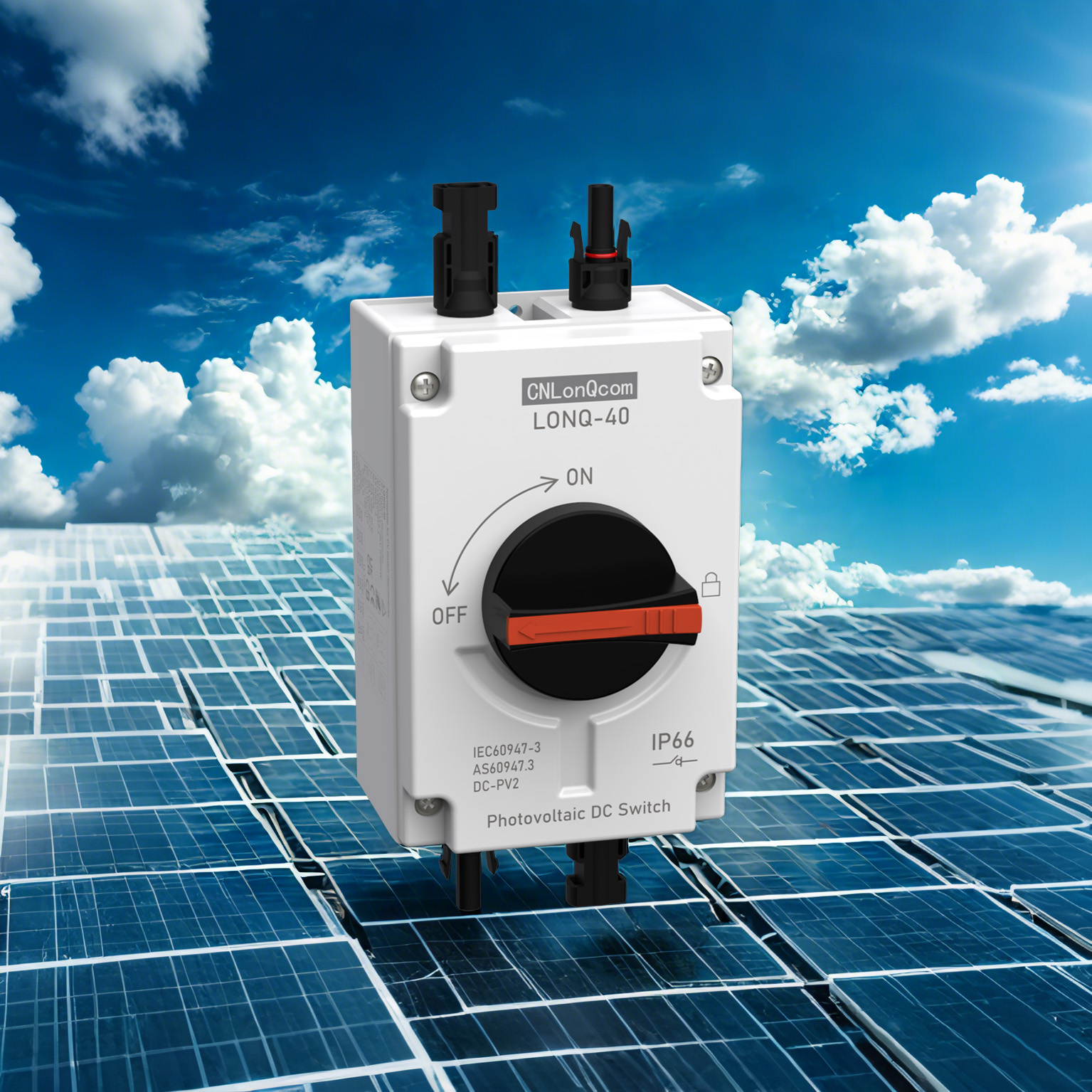

Specjalne funkcje przełączników rozłączających PV

Systemy PV wymagają wyspecjalizowanych przełączników rozłączania, które różnią się znacznie od konwencjonalnych przełączników:

Projekt specyficzny dla DC:

Systemy fotowoltaiczne generują prąd stały, w którym łuki prądu stałego są trudniejsze do gaszenia niż łuki AC, wymagające specjalnych rozważań projektowych.

Wyższe oceny napięcia:

Podczas gdy systemy AC gospodarstwa domowego działają przy 220 V, systemy PV mogą osiągnąć 600 V, a nawet 1500 V.

Podwójna ochrona:

Zazwyczaj wymaga jednoczesnego odłączenia biegunów zarówno dodatnich, jak i ujemnych, aby zapewnić całkowitą izolację.

Odporność na pogodę:

Posiada wodoodporne obudowy IP67, aby wytrzymać ostre środowiska zewnętrzne, z materiałami PA, które skutecznie odporne na promieniowanie UV, wysokie temperatury i wilgotność.

Cztery istotne powody instalowania przełączników rozłączenia w systemach PV

(1) Wymagania dotyczące konserwacji bezpieczeństwa:

Moduły fotowoltaiczne stale generują moc po wystawieniu na światło, dzięki czemu przełączniki rozłączające niezbędne do pełnej izolacji mocy.

(2) Ochrona ARC DC:

Profesjonalne przełączniki rozłączające mogą kontrolować czas trwania łuku w ciągu 2 ms.

(3) Potrzeby konserwacji systemu:

Konserwacja falownika i operacje rozszerzania systemu wymagają gwarantowanej całkowitej izolacji mocy.

(4) Mandat regulacyjny:

Międzynarodowe standardy, takie jak IEC 60947-3, wyraźnie wymagają instalacji.

Profesjonalne standardy instalacyjne

(1) Wymagania lokalizacji instalacji:

Terminal wejściowy DC falowników (obowiązkowy)

Terminal wyjściowy pola kombinerów (zalecane)

W granicach ≤3 metrów falowników (wymaganie standardowe)

(2) Standaryzowany proces instalacji:

① Potwierdź kompletne zasilanie systemu

② Wybierz dobrze wentylowane lokalizacje instalacji

③ Zaimplementuj instalację pionową (przechylenie ≤5 °)

④ Użyj złączy MC4 specyficznych dla PV

⑤ Dokręć zaciski do określonego momentu obrotowego (zwykle 4-5N · m)

⑥ Zainstaluj odporne i wodoodporne pierścienie uszczelniające

Rozważania dotyczące działalności bezpieczeństwa

(1) Standardy operacyjne:

Musi używać izolowanych narzędzi

Noś rękawiczki izolowane 1000 V podczas pracy

Odłącz stronę prądu przemiennego przed stroną prądu stałego

(2) Wymagania dotyczące konserwacji:

Comiesięczne testy operacyjne mechaniczne

Kwartalne kontrole warunków kontaktowych

Roczne pomiary oporności kontaktowej (<50 mΩ)

(3) Kryteria wyboru:

Ocena napięcia ≥1,25 × napięcie układu

Obecna ocena ≥1,56 × ISC

Musi mieć certyfikat TUV/UL/VDE

Często zadawane pytania

P: Czy zamiast tego można użyć regularnych przełączników?

Odp.: Absolutnie nie! Konwencjonalne przełączniki nie mogą niezawodnie przerwać prąd DC i mogą łatwo powodować usterki łukowe.

P: Czy przełączniki odłączające wymagają codziennej pracy?

Odp.: Nie. Służą przede wszystkim jako urządzenia kopii zapasowych bezpieczeństwa i powinny być obsługiwane tylko w razie potrzeby.

P: Ile przełączników odłączających potrzebuje system?

Odp.: Przynajmniej jeden przy wejściu falownika; Większe systemy powinny je dodać w pudełkach Combiner.

Wniosek

Przełączniki odłączające PV działają jak bezpieczniki gospodarstwa domowego- niepozorne w codziennej pracy, ale potencjalnie ratujące życie i nieruchomości w krytycznych momentach. Trzy elementy są niezbędne: produkty wysokiej jakości, standaryzowana instalacja i regularne kontrole. Pamiętaj: w systemach PV bezpieczeństwo musi zawsze być na pierwszym miejscu!
