Ochrona przed gwałtownością: krytyczna linia obrony dla bezpieczeństwa elektrycznego

Wstęp

W nowoczesnych systemach elektrycznych ochrona przed gwałtownością stała się niezbędną miarą bezpieczeństwa. Niezależnie od tego, czy w zasilaczu mieszkaniowym, produkcji przemysłowej czy fotowoltaicznych systemach wytwarzania energii, natychmiastowe wahania napięcia mogą prowadzić do poważnych konsekwencji. W tym artykule systematycznie wprowadza zasady, zastosowania i kryteria selekcji ochrony gwałtu, aby pomóc czytelnikom w uzyskaniu kompleksowego zrozumienia tej istotnej technologii bezpieczeństwa elektrycznego.

1. Dlaczego potrzebujemy ochrony przypływu?

1.1 Zagrożenia związane z falami

A wzrost(lub wzrost elektryczny) odnosi się do nagłej i poważnej fluktuacji napięcia lub prądu, zwykle od mikrosekund do milisekund, z napięciami potencjalnie osiągającymi tysiące woltów. Te przejściowe przepięcia pochodzą przede wszystkim z:

Błyskawice: Błyskawica bezpośrednia lub indukowana

Fluktuacje siatki: przełączanie systemu zasilania, zwarcia zwarciowe

Operacje sprzętu: startupy/wyłączenia dużych silników, przełączanie transformatorów

1,2 potencjalne ryzyko

Systemy elektryczne niezabezpieczone napotykają wiele ryzyka:

Uszkodzenie sprzętu: rozkład elementów elektronicznych, awaria izolacji

Utrata danych: awarie urządzenia serwera i pamięci pamięci masowej

Przerwania produkcji: awarie systemu kontroli przemysłowej

Zagrożenia pożarowe: łuki indukowane przepięciem i zwarcia

1.3 Straty ekonomiczne

Statystyki wskazują, że około 30% przypadków uszkodzenia sprzętu elektrycznego jest związane z gwałtownym wzrostem, co powoduje roczne straty ekonomiczne wynoszące miliardy dolarów. Właściwa ochrona przed gwałtownością może znacznie złagodzić te ryzyko.

2. Gdzie należy zainstalować ochronę przypływu?

2.1 Kluczowe lokalizacje ochrony

Solidna strategia ochrony przypływu stosuje wielopoziomowe podejście:

Podstawowa ochrona (typ 1)

Lokalizacja: Główny panel dystrybucyjny wlot

Funkcja: chroni przed bezpośrednimi uderzeniami błyskawicy i głównymi gwałtownymi wzrostami

Typowe parametry: IMAX ≥ 50KA

Ochrona wtórna (typ 2)

Lokalizacja: panele podwodności

Funkcja: ogranicza napięcie resztkowe i zapewnia dodatkową ochronę

Typowe parametry: IMAX ≥ 20ka

Ochrona trzeciorzędowa (typ 3)

Lokalizacja: Front-end urządzenia

Funkcja: zapewnia precyzyjną ochronę wrażliwego sprzętu

Typowe parametry: IMAX ≥ 5ka

2.2 Zastosowania specjalne

Systemy fotowoltaiczne: wymagane zarówno na bokach DC (moduły do ​​falownika), jak i AC (falownika do siatki)

Centra danych: stojaki serwerowe, front

Kontrole przemysłowe: Krytyczne urządzenia, takie jak PLC i przetworniki częstotliwości

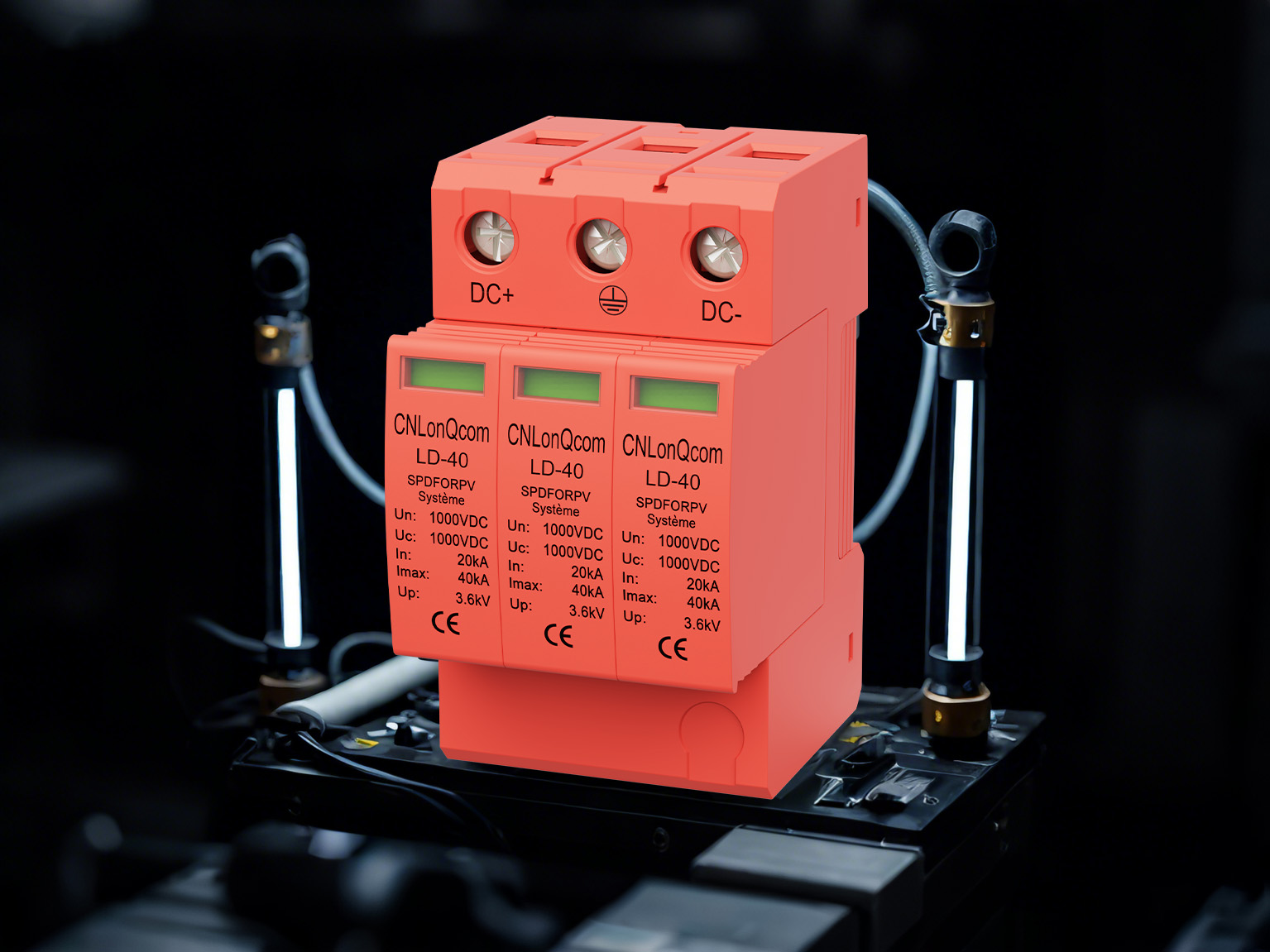

3. Co to jest urządzenie ochronne Furge (SPD)?

3.1 Podstawowa koncepcja

Urządzenie ochronne podstępne (Spd) to urządzenie bezpieczeństwa elektrycznego zaprojektowane w celu ograniczenia przejściowych przepięć i odwracania prądów przypływowych. Kluczowe specyfikacje techniczne obejmują:

Maksymalne ciągłe napięcie robocze (UC)

Nominalny prąd zrzutowy (cal)

Maksymalny prąd rozładowania (IMAX)

Poziom ochrony napięcia (w górę)

3.2 Główne typy

Ochrona typu

Budy Błyskawicy typu 1 ≤100NS

Panele indukowane typem 2 piorunami ≤25NS

Resztkowe zaciski urządzeń typu 3 ≤1NS

3.3 Dodatkowe funkcje

NowoczesnySpdSCzęsto obejmują:

Wskaźniki awarii (mechaniczne lub elektroniczne)

Zdalne interfejsy monitorowania

Ochrona termiczna

4. Jak działa ochrona przed gwałtownym?

4.1 Podstawowa zasada działania

Spd chronią systemy za pomocą następujących mechanizmów:

Stan monitorowania: Utrzymuje wysoką impedancję podczas normalnej pracy

Wyzwalone przewodnictwo: Szybko przełącza się na niską impedancję po wykryciu przepięcia

Pierwizacja energii: kanały przypominają prąd do systemu uziemienia

Odzyskiwanie: automatycznie wraca do stanu o wysokiej impedancji po gwałtownym

4.2 Podstawowe elementy techniczne

Varistor tlenku metalu (MOV)

Materiał: półprzewodnik na bazie tlenku cynku

Charakterystyka: nieliniowy rezystor wrażliwy na napięcie

Zalety: Szybka reakcja, wysoka zdolność do obsługi prądu

Rurka wyładowań gazowych (GDT)

Struktura: Komora wypełniona gazem uszczelnionym

Charakterystyka: Wysoka izolacja, silna zdolność przekierowania

Zastosowanie: pierwotna ochrona wysokoenergetyczna

Dioda tłumienia napięcia przejściowego (telewizory)

Funkcje: ultra szybka odpowiedź (poziom pikosekundy)

Zastosowanie: Precyzyjna ochrona elektroniki

4.3 Koordynowana ochrona wielopoziomowa

Typowy trzypoziomowy system ochrony:

Pierwotna ochrona: kieruje większość energii (GDT)

Ochrona wtórna: dodatkowo ogranicza napięcie resztkowe (MOV)

Ochrona trzeciorzędowa: Ochrona precyzji (telewizory)

5. Wytyczne dotyczące wyboru i konserwacji

5.1 Kryteria wyboru

Kompatybilność systemu:

Ocena napięcia (UC ≥ 1,15 × napięcie układu)

Obecna pojemność (w ≥ oczekiwanym prądu przypływu)

Parametry wydajności:

Poziom ochrony napięcia (niższy jest lepszy)

Czas reakcji (szybszy jest lepszy)

Standardy certyfikacyjne:

IEC 61643

UL 1449

5.2 Uwagi instalacyjne

Zminimalizować długość przewodu połączenia

Zapewnij niezawodne uziemienie (rezystancja uziemienia ≤10Ω)

Unikaj mieszania różnych typów Spd

5.3 Zalecenia dotyczące konserwacji

Regularne kontrole (przynajmniej co roku)

Monitoruj wskaźniki awarii

Status dokumentu po zdarzeniach błyskawicy

Wniosek

Ochrona przed gwałtownością jest kluczowym elementem systemów bezpieczeństwa elektrycznego. Rozumiejąc jego zasady, wybierając odpowiednie urządzenia i zapewniając odpowiednią instalację, można skutecznie zapobiec zagrożeniom elektrycznym, chroniąc zarówno personel, jak i sprzęt. W przypadku postępów technologicznych urządzenia ochronne Furge ewoluują w kierunku inteligentniejszych i bardziej niezawodnych rozwiązań. W CNLONQCOM jesteśmy zaangażowani w ciągłe doskonalenie technologiczne, opracowując bardziej zaawansowane i kompleksowe obrońcy przypływów, aby zapewnić doskonałą ochronę dla wszystkich rodzajów systemów elektrycznych.
