Analiza różnic i zalet/wady między wyłącznikami prądu przemiennego a wyłącznikami DC

I. Kluczowe różnice między wyłącznikami AC i DC

1. Metody gaszenia łuku

Obwody AC:

Prąd prądu przemiennego ma wiele punktów zerowych na sekundę (np. 50 Hz AC przekracza zero 100 razy na sekundę), umożliwiając naturalne gaszenie łuków.

Wspólne typy obejmują wyłączniki powietrzne, wyłączniki oleju i wyłączniki SF6, które wykorzystują zero krzyżowania w celu szybkiej przerwy łuku.

Obwody DC:

DC nie ma naturalnego zerowego krzyżowania, co sprawia, że ​​tłumienie łuku jest trudniejsze.

Wspólne techniki gaśnięcia łuku obejmują:

Wymuch magnetyczny (przy użyciu pól magnetycznych do rozciągania i chłodzenia łuku)

Gaszenie łukowe na bazie gazu (np. SF6)

Przełączanie w stanie stałym (np. Hybrydowe wyłączniki oparte na IGBT/MOSFET)

2. Projekt konstrukcyjny

Obwody AC:

Stosunkowo prosta struktura, niższy koszt.

Zazwyczaj używają mechanicznych kontaktów + zsypów łukowych.

Obwody DC:

Wymaga silniejszej supresji łukowej, prowadząc do bardziej złożonych projektów (np. Cewki magnetyczne, wyspecjalizowane zsypki łukowe).

Systemy DC wysokiego napięcia (np. Farmy słoneczne, przekładnia HVDC) często używają wyłączników hybrydowych (przełączniki mechaniczne + przełączniki półprzewodnikowe).

3. Oceny napięcia i pojemność złamania

Obwody AC:

Stosowane w niskim napięciu (np. 220 V mieszkalne) do zastosowań o wysokim napięciu (np. 110 kV).

Pojemność zerwania mierzona w KA (Kiloamperes), np. Wyłączniki gospodarstw domowych zwykle 6KA - 10ka.

Obwody DC:

Przede wszystkim w przypadku systemów niskiego do średniego napięcia (np. 12V- 1500 V w zastosowaniach słonecznych/eV).

Pojemność zerwania jest bardziej krytyczna ze względu na uporczywe łukowe, wymagające wyspecjalizowanych projektów.

4. Scenariusze aplikacji

Typowe zastosowania typu wyłącznika obwodu

Obwody AC Breakers Distributial/Industrial Power Distribution, Siatki komercyjne

DC Circuit Breakers Systems Solar PV, przechowywanie akumulatorów, ładowanie EV, tranzyt kolejowy (np. Metro Power)

Iii. Porównanie zalet i wad

1. Zalety wyłączników AC

✅ Niższe koszty: Prostsza konstrukcja zmniejsza koszty produkcji i konserwacji.

✅ Dojrzała technologia: znormalizowane projekty ze względu na powszechne stosowanie siatki prądu przemiennego.

✅ łatwiejsze gaśnięcie łuku: naturalne zerowe krzyżowanie zapewnia niezawodne działanie.

2. Wady wyłączników prądu przemiennego

❌ Nie można używać w obwodach DC: może nie przerwać łuków DC, stanowiąc ryzyko pożaru.

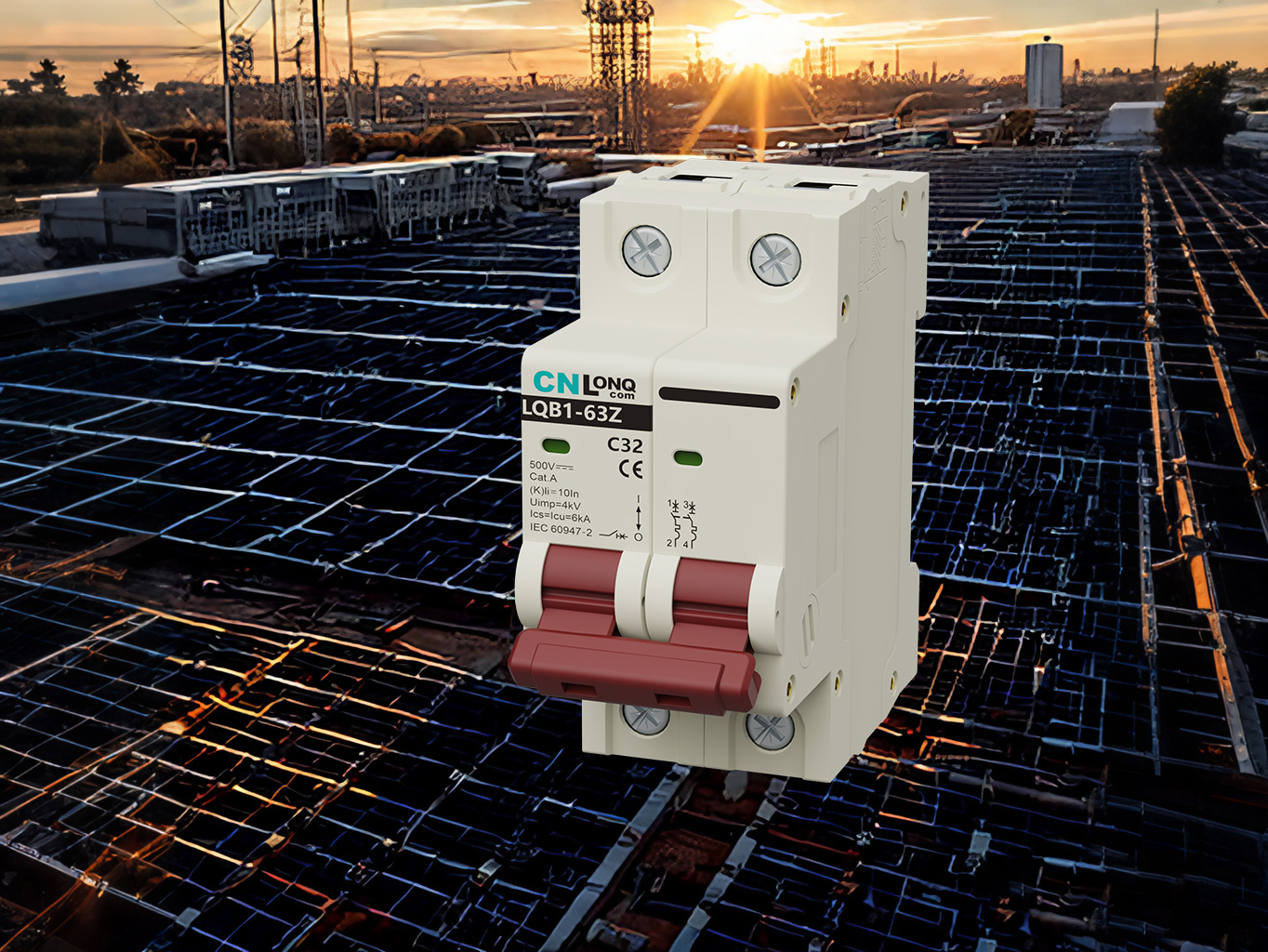

3. Zalety wyłączników DC

✅ Zaprojektowany do systemów DC: skuteczne tłumienie łuku do bezpiecznego działania.

✅ Niezbędne dla odnawialnych źródeł energii: krytyczne w ładowaniu słonecznym, magazynowym i EV.

✅ Wysoka niezawodność: Zaawansowane metody wygaszania zapewniają ochronę.

4. Wady wyłączników DC

❌ Wyższy koszt: złożone projekty sprawiają, że są 2–5x droższe niż wyłączniki prądu przemiennego.

❌ Wymagane technologicznie: Wysokie prąd wyłącznika DC (np. HVDC) wymagają zaawansowanych materiałów.

Iv. Jak wybrać między wyłącznikami AC i DC?

Obecny typ:

AC Power (gospodarstwo domowe/przemysłowe) → wyłącznik obwodów prądu przemiennego

Zasilanie DC (Solar/Bateria/EV) → Breaker DC

Pojemność zerwania:

Systemy DC wymagają wyłączników o wyższej ocenie (np. 1000 V/20A dla słonecznych).

Certyfikaty:

AC Breakers: Zastosuj się w IEC 60898 (mieszkaniowy) lub IEC 60947 (przemysłowy).

DC Breakers: Poznaj standardy UL 489B lub IEC 60947-2.

V. Przyszłe trendy

Hybrydowe wyłączniki: Łączenie przełączania mechanicznego i stałego w celu uzyskania lepszej wydajności DC.

Inteligentne funkcje: Zintegrowane monitorowanie zdalnego sterowania (np. Smart PV Breakers).

Wsparcie o wyższym napięciu: postępowanie technologii HVDC Breaker do zastosowań w skali siatki.

Wniosek

Wyłączniki obwodów AC i DC różnią się znacznie ze względu na charakter prądów, z którymi obsługują. Wyłączniki AC dominują w tradycyjnych siatkach ze względu na ich opłacalność i niezawodność, podczas gdy wyłączniki DC są niezbędne w systemach energii odnawialnej pomimo ich wyższych kosztów. Wybór właściwego typu ma kluczowe znaczenie dla zapewnienia bezpieczeństwa elektrycznego i stabilności systemu.
