PV Combiner Box: „Smart Power Manager” systemów słonecznych - kompleksowy przewodnik

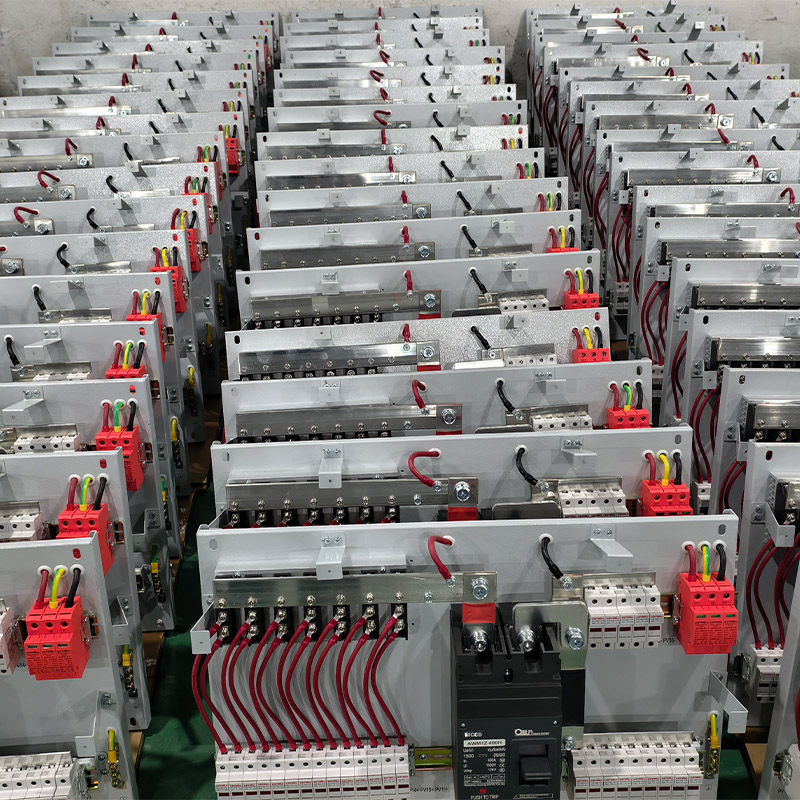

I. Definicja i funkcja pudełka PV Combiner

PV PV Combiner (Photovoltaic Combiner Box) jest krytycznym elementem elektrycznym w systemach energii słonecznej. Jest odpowiedzialny za zbieranie, ochronę i monitorowanie energii prądu stałego generowanego przez struny PV i przekazywanie jej do falownika. Działając jako „centrum wysyłki zasilania” energii słonecznej, zapewnia wydajną i bezpieczną przekładnię energii elektrycznej.

Funkcje podstawowe

Bieżąca agregacja: równoległe połączenie wielu ciągów PV (np. 12-24 ciąży) w celu zmniejszenia bałaganu kabla i zoptymalizowania struktury systemu.

Ochrona obwodu: zapobiega przeciążeniom, zwarciom i odwrotnym prądom, zapewniającym bezpieczne działanie.

Inteligentne monitorowanie: wykrywanie napięcia, prądu i zasilania w czasie rzeczywistym dla każdego łańcucha, umożliwiając szybką diagnozę błędów.

Dlaczego potrzebujesz pudełka Combiner?

✔ Poprawia niezawodność systemu, zapobiegając wpływowi awarii jednoosobowej w ogólnym wytwarzaniu.

✔ Zmniejsza straty linii i zwiększa wydajność transmisji.

✔ Zapewnia inteligentne dane operacyjne, obniżając długoterminowe koszty konserwacji.

Ii. Podstawowe role pudełka PV Combiner

1. Obecna agregacja zoptymalizowanej transmisji

Moduły fotowoltaiczne są zwykle podłączone do ciągów, a pole Combiner łączy wiele ciągów, tworząc wyższe wyjście prądu.

Przykład: Układ słoneczny o pojemności 10 kW może składać się z 5 ciągów (każdy 2 kW), które łączy pole Combiner przed wysłaniem zasilania do falownika.

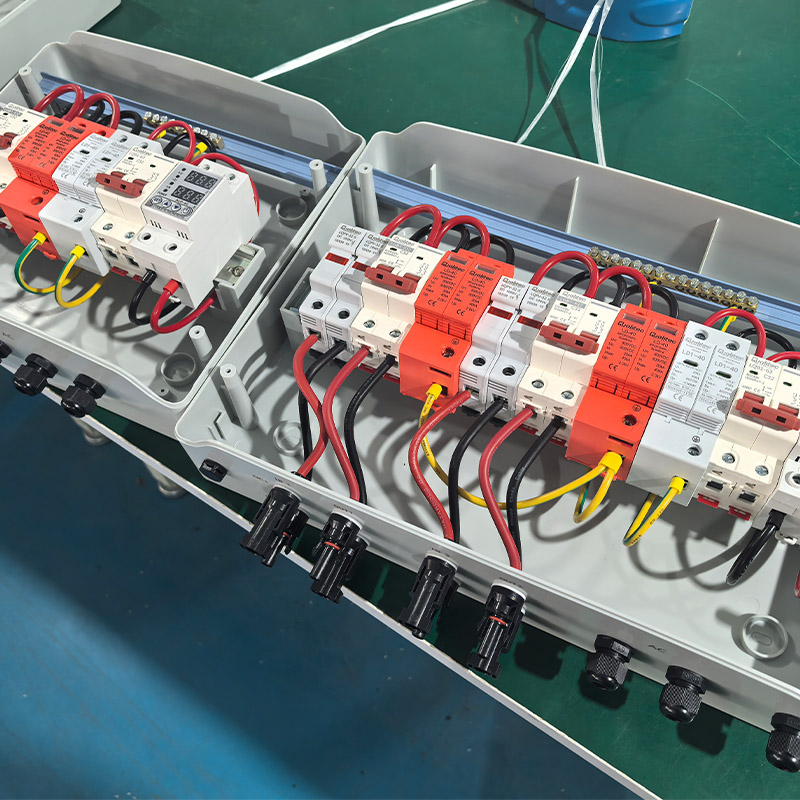

2. Ochrona obwodu wielowarstwowego

Funkcja funkcji ochrony

Bezpiecznik/przerywnik obwodów DC odcina obwód podczas przeciążeń lub zwarć, aby zapobiec zagrożeniom pożarowym.

Dioda blokowania zapobiega przepływowi prądu odwrotnego (np. Gdy ciąg jest zacieniony).

Ochrona przed przepięciem przed skokami napięcia spowodowanymi fluktuacjami pioruna lub siatki.

3. Inteligentne monitorowanie i konserwacja

Zaawansowane pola Combiner Funkcje rejestrowania danych, śledzenie:

✅ Prąd/napięcie na ciąg

✅ Całkowita moc i wydajność systemu

✅ Alerty błędów (np. Nieprawidłowe struny, wyjmowane bezpieczniki)

Zdalne monitorowanie (4G/Wi-Fi) umożliwia szybkie rozwiązywanie problemów.

Iii. Ochrona błyskawicy w pudełkach Combiner PV

Ponieważ systemy fotowoltaiczne są odsłonięte na zewnątrz, ochrona błyskawicy jest kluczową funkcją projektowania!

1. Urządzenie ochrony podstępu (SPD)

Funkcja: Absorbuje wzrost wysokiego napięcia z fluktuacji błyskawicy lub siatki.

Instalacja: zazwyczaj umieszczona na zaciskach wejściowych/wyjściowych DC.

2. Ochrona uziemienia

Metalowa obudowa musi być odpowiednio uziemiona, aby bezpiecznie rozproszyć prądy pioruna.

Standard: rezystancja uziemienia <4Ω (<1Ω dla roślin na dużą skalę).

3. Projekt izolacji

Terminale odosobniania błyskawicy zapobiegają wpływom wysokiego napięcia na inne obwody.

⚠ Ważne notatki:

W obszarach podatnych na błyskawicę wybierz pudełka z certyfikatem TUV/CE o wysokich ocenach ochrony (np. IP65).

Regularnie sprawdzaj SPD (wymień co ~ 2 lata).

Iv. Rodzaje pudełka PV i przewodnik po selekcji

Pudełka kombinerowe są podzielone na aplikację:

1. Według liczby danych wejściowych

Wpisz funkcje aplikacji

4-8 Wejście (małe) mieszka

12-24 WEJŚCIE (standardowe) Commercial/Średnia skala Rośliny inteligentne monitorowanie, solidna ochrona błyskawicy

24+ wejściowe (duże) na skalę gospodarstwa słonecznego w skali użyteczności publicznej Wysoka ochrona (IP67), zdalne sterowanie

2. Według funkcjonalności

Podstawowe: bezpieczniki + przełączniki (projekty budżetowe)

Inteligentne: rejestrowanie danych, anty-reverse, odzyskiwanie PID (użycie komercyjne premium)

Odporny na eksplozję: dla środowisk niebezpiecznych (certyfikaty ze stali nierdzewnej)

3. W stylu montażowym

Montowane na ścianie: oszczędzanie przestrzeni na dach

Standing podłogi: łatwiejsza konserwacja dużych roślin

V. Jak wybrać odpowiednie pole Combiner?

1. Dopasuj kanały wejściowe

Mieszka: 4-8 Wejścia

Komercyjne: 12-24 WEJŚCIE

Skala użyteczności: 24+ wejścia (modułowa konstrukcja)

2. Sprawdź ocenę ochrony

Outdoor: Minimum IP65 (kurz/wodoodporność)

Przybrzeż/przemysł: obudowa ze stali nierdzewnej

3. Priorytetyzuj inteligentne funkcje

Wybierz modele ze skanowaniem krzywej IV i zdalnym monitorowaniem w celu łatwiejszej diagnostyki.

4. Sprawdź certyfikaty

Międzynarodowy: TUV, CE, UL (Ameryka Północna)

KOMIECE: CQC, Certyfikacja „Golden Sun”

Wniosek: Niezbadny bohater systemów słonecznych

Choć często pomijane, pudełka Combiner PV są niezbędne do wydajnego i bezpiecznego wytwarzania energii słonecznej. Od obecnej agregacji po ochronę pioruna, podnoszą wydajność systemu na każdym poziomie.

Wskazówki dotyczące wyboru:

🔹 Modele Modele Mieszkańców Mieszkańców → 4-8 (monitorowanie Wi-Fi)

🔹 Wejście komercyjne → 12-24, wysoka ochrona (IP65 + SPD)

🔹 W skali użyteczności → modułowy, zdalnie zarządzany

Uaktualnij swój Układ Słoneczny już dziś - pudełko Combiner będzie „inteligentnym menedżerem energetycznym”! ☀️
