PV Disconnect Switch: „Strażnik bezpieczeństwa” systemów słonecznych - kompletny przewodnik

I. Definicja i funkcja przełączników odłączania PV

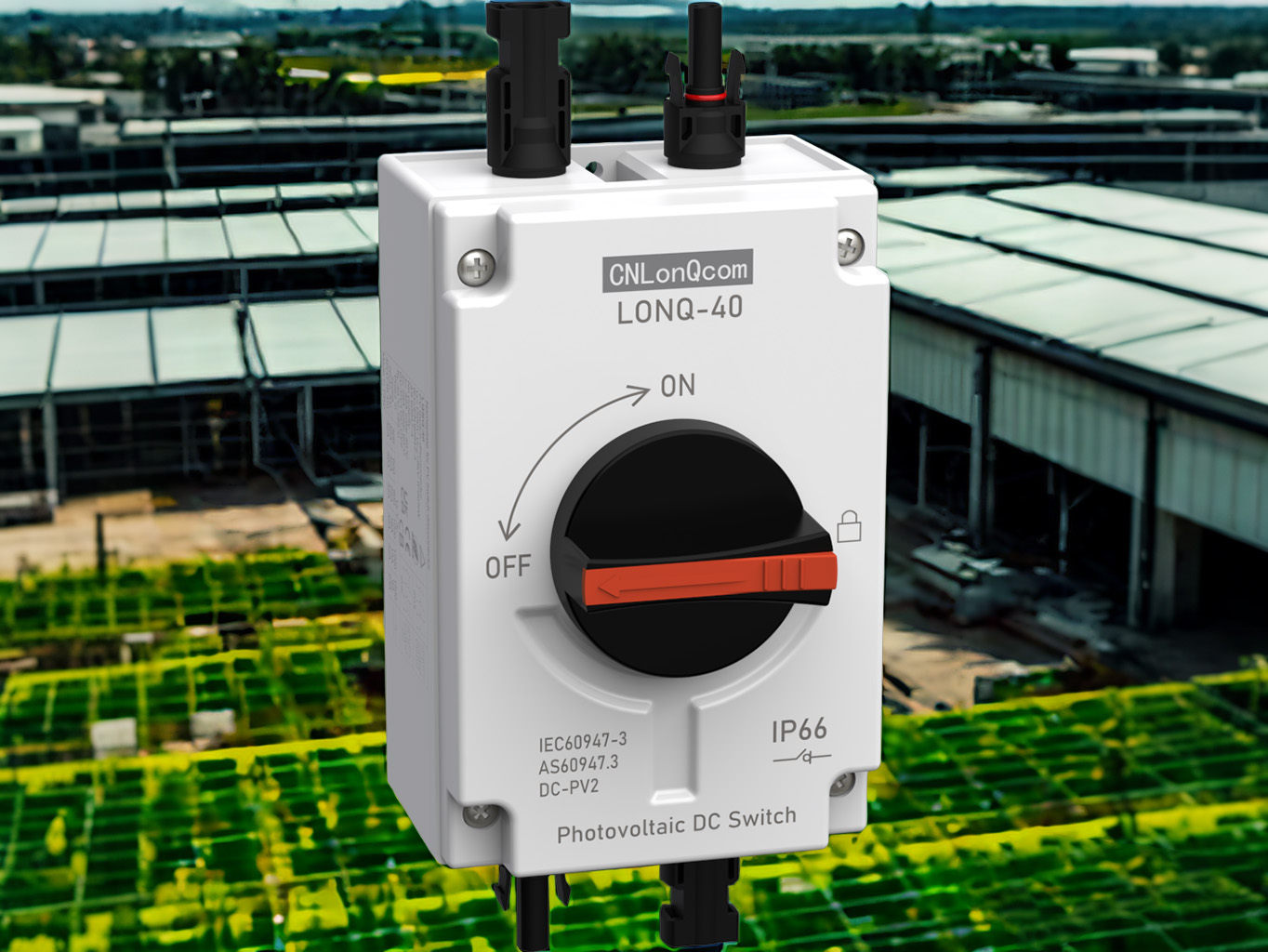

Przełącznik rozłączenia PV to przełącznik bezpieczeństwa specjalnie zaprojektowany dla obwodów DC w systemach zasilania słonecznego.     Służy dwie podstawowe funkcje: izolację elektryczną i wyłączenie awaryjne, działające jako „hamulec awaryjny” systemu PV, aby zapewnić bezwzględne bezpieczeństwo podczas konserwacji lub uskoków.

Funkcje podstawowe

Izolacja fizyczna: zapewnia widoczny punkt przerwania, aby zapewnić brak prądu podczas konserwacji.

Ochrona przed przeciążeniem: niektóre modele integrują bezpieczniki, aby zapobiec uszkodzeniu zwarcia.

Segmentacja systemu: umożliwia selektywne odłączenie poszczególnych ciągów bez wpływu na cały system.

Dlaczego systemy słoneczne muszą używać dedykowanych przełączników rozłączania?

✔ Standardowe przełączniki prądu przemiennego nie mogą niezawodnie przerwać łukowe DC (niebezpieczne!).

✔ Zgodnie z międzynarodowymi standardami bezpieczeństwa (np. NEC 690.17).

✔ Zapobiega uszkodzeniu prądu odwrotnego.

Ii.     Core role przełączników PV PV

1. Izolacja bezpieczeństwa (główny cel)

Bezpieczeństwo konserwacji: zapewnia wyraźny fizyczny punkt przerwania podczas serwisowania falowników lub okablowania.

Zamknięcie awaryjne: Szybko odcina wysokie napięcie DC w przypadku pożaru, błyskawicy itp.

Odwrotna ochrona prądu: zapobiega zasilaniu falowników z powrotem do paneli w nocy.

2. Ochrona przed przeciążeniem (ulepszone funkcje)

Skuteczność wdrażania typu ochrony

Wbudowana ochrona przed obwodem Wbudowane prąd prądu prądu (do 1000 VDC/20KA).

Ochrona nad nadmierną ochroną termomagnetyczną mechanizm podróży zapobiega przegrzaniu/pożarom kabli.

Szybka konstrukcja ochrony uszkodzeń łuku (<3ms) jest zgodna ze standardami uszkodzeń ARC UL1699B.

3. Zarządzanie systemem

Kontrola specyficzna dla ciągu: duże rośliny mogą zarządzać sekcjami (np. 1 przełącznik na 10 ciągów).

Widoczność statusu: Mechaniczne okno wskaźnika (niektóre ze światłami LED) pokazuje stan/wyjście.

Iii.     Rodzaje i wybór przełączników rozłączających PV

1. Według struktury

Wpisz funkcje aplikacji

Rękojeść ręczne uchwyt mechaniczny + widoczny punkt przerwania, niski koszt.    Systemy mieszkaniowe/małe komercyjne.

Typ przerwy obciążenia może przerwać prąd obciążenia (wymaga płyny łukowej).    Średnią skalę PV.

Zintegrowane bezpiecznik DC typu bezpiecznika, konstrukcja podwójnego przeznaczenia.    Scenariusze prądu o wysokim obwodzie.

2. Według oceny napięcia

Klasa 600VDC: Standard dla systemów mieszkaniowych (Chiny/Europa).

1000VDC KLASA: Duże gospodarstwa słoneczne (wymagania NEC w USA).

Klasa 1500VDC: Ultra-wysokie systemy napięcia nowej generacji (opłacalne).

Iv. Jak wybrać przełącznik rozłączania PV?

1. Sprawdź certyfikaty

Ameryka Północna: UL 98B, NEC 690.17.

Europa: IEC 60947-3, VDE 0660.

2. Kluczowe parametry

Napięcie znamionowe ≥ System Max napięcie (margines 20%).

Pojemność ≥ oczekiwanego prądu zwarcia.

Ocena ochrony: IP65+ do użytku na zewnątrz.

V. Wskazówki dotyczące instalacji i konserwacji

1. Lokalizacja instalacji

Obowiązkowe: w ciągu 1 metra wejścia DC falownika (wymaganie NEC).

Zalecane: przy wyjściu pola kombinera.

2. Konserwacja

Sprawdź utlenianie kontaktu co 6 miesięcy.

Test prędkość zerwania corocznie.

Sprawdź opór uziemienia przed sezonem burzy.

Wniosek: Najpierw bezpieczeństwo izolacja jest kluczowa!

Choć niewielkie, przełączniki rozłączające PV są ostatnią linią obrony dla bezpieczeństwa osobistego.     Wraz ze wzrostem systemów 1500 V i inteligentnych PV przełączniki nowej generacji ewoluują w kierunku wyższego napięcia, szybszego zerwania i integracji IoT.
